پاسخ مستقیم
انعطافپذیر PCB طرحهایی را امکانپذیر میکند که تختههای صلب به سادگی نمیتوانند خم شوند، تا شوند، یا مطابق با اشکال سهبعدی با حفظ تداوم الکتریکی. اما این قابلیت دارای امتیاز بالایی است. درک هزینه انعطاف پذیر PCB به معنای یافتن ارزان ترین گزینه نیست. این در مورد شناسایی جایی است که سرمایه گذاری ارزش قابل اندازه گیری در عملکرد، صرفه جویی در فضا یا قابلیت اطمینان سیستم ارائه می دهد. برای مهندسانی که ارزیابی میکنند آیا باید انعطافپذیر باشند، سؤال واقعی فقط این نیست که «هزینه آن چقدر است؟» بلکه «چه مشکلی را حل میکند که یک PCB سفت و سخت نمیتواند؟»
در Omini، ما روزانه با تیم هایی کار می کنیم که این مبادله را دنبال می کنند. هزینه یک PCB انعطاف پذیر نه فقط مواد و ساخت، بلکه کل زنجیره ارزش را منعکس می کند - از انتخاب بستر و استفاده از پانل گرفته تا نصب مونتاژ و مدیریت عملکرد. شکستن این عوامل به شما کمک می کند تا تصمیمات آگاهانه ای بگیرید و از طراحی مجدد پرهزینه در آینده جلوگیری کنید.
انتخاب مواد: پایه و اساس هزینه PCB فلکس
زیرلایه بزرگترین محرک هزینه در تولید انعطاف پذیر PCB است. پلی آمید (به عنوان مثال، کاپتون) به دلیل پایداری حرارتی عالی و استقامت مکانیکی، استانداردی برای کاربردهای انعطاف پذیر با دمای بالا و پویا باقی می ماند. با این حال، هزینه آن به طور قابل توجهی بیشتر از پلی استر (PET) یا پلی اتیلن نفتالات (PEN) است. برای کاربردهای خمشی ثابت یا خم شدن برای نصب که در آن دماهای کمتر از 80 تا 100 درجه سانتیگراد باقی می ماند، PET می تواند هزینه های مواد را 30 تا 50 درصد کاهش دهد.
ضخامت مس نیز بر هزینه و عملکرد تأثیر می گذارد. مس آنیل شده نورد شده (RA) برای خمش دینامیکی به دلیل شکل پذیری آن ترجیح داده می شود، اما مس الکتروریخته شده (ED) ارزان تر و برای طرح های استاتیک مناسب است. مس ضخیم تر (مثلاً 2 اونس در مقابل 1 اونس) هزینه مواد و پیچیدگی اچ را افزایش می دهد و بر عملکرد تأثیر می گذارد. به طور مشابه، لمینت های مبتنی بر چسب در مقابل بدون چسب بر قیمت گذاری تأثیر می گذارند - پشته های بدون چسب در انعطاف پذیری پویا نازک تر و قابل اعتماد تر هستند، اما قیمت بالایی دارند.
پوشش در مقابل ماسک لحیم کاری یکی دیگر از تصمیمات مواد با پیامدهای هزینه است. پوشش (معمولاً پلی آمید با چسب) برای مناطق انعطاف پذیر پویا برای جلوگیری از ترک خوردن لازم است، اما گرانتر از ماسک لحیم کاری است. استفاده از ماسک لحیم کاری در مناطق کم انعطاف یا سفت می تواند هزینه را بدون به خطر انداختن حفاظت کاهش دهد.
پیچیدگی ساخت: لایهها، ویژگیها و استفاده از پنل
تعداد لایه ها به طور مستقیم هزینه ساخت را کاهش می دهد. یک مدار انعطاف پذیر 2 لایه به طور قابل توجهی ارزان تر از پشته های 4 لایه یا 6 لایه به دلیل چرخه های لایه بندی، مراحل حفاری و فرآیندهای آبکاری کمتر است. هر لایه اضافی مواد، الزامات تحمل تراز و پیچیدگی بازرسی را اضافه می کند. برای طرح هایی که نیازی به اتصالات با چگالی بالا یا سطوح زمینی در هر لایه ندارند، این سوال را مطرح کنید که آیا واقعاً به لایه چهارم یا ششم نیاز دارید.
الزامات شعاع خم شدن نیز هزینه را افزایش می دهد. شعاعهای خم محکمتر کنترل مواد دقیقتری را میطلبد، که اغلب به ساخت بدون چسب و مس نازکتر برای جلوگیری از ترک خوردن نیاز دارد. این ممکن است انتخاب مواد را محدود کند و نرخ ضایعات را در طول ساخت افزایش دهد. سفت کننده ها - که به اتصال دهنده ها یا اجزای پشتیبانی اضافه می شوند - مراحل لمینیت اضافی و هزینه های مواد را معرفی می کنند، به خصوص اگر نیاز به قرار دادن انتخابی یا ضخامت های متفاوت داشته باشند.
انتخاب روکش سطح هم بر قیمت و هم سازگاری مونتاژ تأثیر می گذارد. ENIG به دلیل قابلیت لحیم کاری و ماندگاری آن رایج است، اما قیمت آن بیشتر از OSP یا نقره غوطه ور است. اگر فرآیند مونتاژ شما اجازه دهد و محیط کنترل شود، OSP می تواند هزینه پرداخت سطح را 20 تا 30 درصد کاهش دهد. با این حال، پس از پخت نیاز به مونتاژ سریع دارد و برای چرخه های چندگانه جریان مجدد مناسب نیست.
استفاده از پنل یک اهرم هزینه است که اغلب نادیده گرفته می شود. PCB های فلکس اغلب در پانل ها برای به حداکثر رساندن توان تولید می شوند. لانه سازی ناکارآمد - به دلیل اشکال عجیب و غریب، سفت کننده های بزرگ یا جهت گیری ضعیف - باعث افزایش ضایعات و افزایش هزینه هر واحد می شود. همکاری زودهنگام با سازنده خود برای بهینه سازی چیدمان پانل می تواند 10 تا 20 درصد صرفه جویی در هزینه را بدون تغییر طراحی به همراه داشته باشد.
چالش های مونتاژ: چرا مونتاژ PCB های فلکس هزینه بیشتری دارد
مونتاژ انعطافپذیر PCBs چالشهایی را معرفی میکند که در تولید تخته صلب وجود ندارد. بستر انعطافپذیر میتواند در حین چاپ و قرار دادن SMT جابهجا شود و برای صاف نگه داشتن آن به وسایل خلاء یا پالتهای تخصصی نیاز دارد. این باعث افزایش زمان راه اندازی و هزینه تجهیزات می شود. برای جلوگیری از کشش بستر یا ناهماهنگی اجزاء، به ویژه برای BGAs یا QFNs با گام های ریز، ممکن است نیاز به کاهش سرعت بالا باشد.
قطعاتی که در نزدیکی مناطق خم قرار می گیرند در معرض خطر ترک خوردن اتصالات لحیم کاری در حین خم شدن هستند. برای کاهش این امر، طراحان اغلب کاهش فشار را اضافه میکنند - مانند مسیریابی آثار دور از نواحی خمیده، استفاده از توقفهای پارگی، یا استفاده از کمپر کردن یا پوشش منسجم پس از مونتاژ. این مراحل کار، مواد و زمان چرخه را افزایش می دهد.

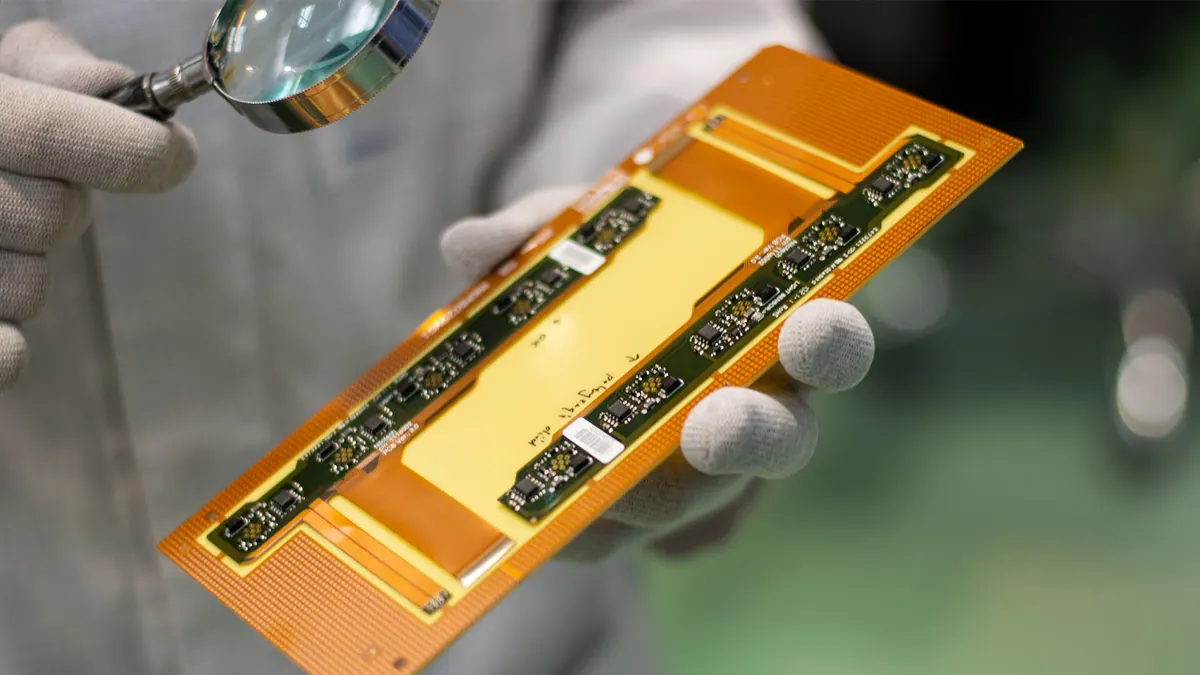

بازرسی نیز پیچیده تر می شود. سیستمهای بازرسی نوری خودکار (AOI) ممکن است با سطوح غیرمسطح مشکل داشته باشند که نیاز به برنامهنویسی سفارشی یا بازبینی دستی دارند. بازرسی اشعه ایکس برای تخلیه BGA ممکن است نیاز به تنظیمات فیکسچر داشته باشد. این عوامل بار نیروی کار و تجهیزات را افزایش می دهند و به هزینه های مونتاژ بالاتر در مقایسه با PCB های صلب کمک می کنند.
طراحی برای قابلیت ساخت: از جایی که پس انداز شروع می شود
بهترین زمان برای بهینه سازی هزینه انعطاف پذیر PCB قبل از تولید اولین فایل Gerber است. بررسی زودهنگام DFM با سازنده شما میتواند مشکلاتی را برطرف کند که در غیر این صورت منجر به چرخش، تاخیر یا کاهش بازدهی میشود. به عنوان مثال، اجتناب از زوایای حاد در مسیریابی ردیابی، اچ زیر برش را کاهش می دهد و عملکرد را بهبود می بخشد. حصول اطمینان از فاصله مناسب حلقه حلقوی و مته به مس از شکستگی در حین ساخت جلوگیری می کند.
در انتقالهای انعطافپذیر صلب، کاهش کرنش نامناسب در رابط انعطافپذیر به صلب یکی از دلایل رایج شکست است. افزودن قطرات اشک، مسیریابی ردپای عمود بر خم، و استفاده از پسوندهای پوششی مناسب میتواند قابلیت اطمینان را بدون افزودن هزینه - اگر زودتر انجام شود - به طور قابل توجهی بهبود بخشد. به طور مشابه، مشخص کردن غیر ضروری via-in-pad یا microvias در مناطق کم تراکم هزینه را بدون سود افزایش می دهد.
در Omini، تیم مهندسی ما فایلهای Gerber و BOM را در حین نقلقول بررسی میکند تا فرصتهای صرفهجویی در هزینه را شناسایی کند - مانند جایگزینی مواد بیش از حد مشخص، تنظیم پانلسازی، یا سادهسازی طرحبندیهای سفتکننده - بدون به خطر انداختن عملکرد. این رویکرد مشارکتی اغلب هزینه کل پروژه را 15 تا 25 درصد کاهش می دهد و در عین حال بازده مرحله اول را بهبود می بخشد.
حجم، زمان تولید، و ملاحظات تامین کننده
حجم تولید تأثیر غیرخطی بر هزینه انعطاف پذیر PCB دارد. نمونه های اولیه و اجراهای کم حجم دارای تنظیمات و استهلاک مهندسی بالایی هستند که باعث می شود هزینه های هر واحد بیش از حد به نظر برسد. با افزایش حجم، هزینه های ثابت در واحدهای بیشتری پخش می شود و استفاده از پنل بهبود می یابد. با این حال، ساخت انعطافپذیر PCB به دلیل حساسیتهای هندلینگ و تعداد پانلهای کمتر در هر اجرا، به اندازه تختههای سفت و سخت مقیاس خطی ندارد.
زمان سرب اغلب بر اساس در دسترس بودن مواد نقل می شود - به خصوص برای پلی آمید و فویل های مس تخصصی. در طول دوره های تخصیص، زمان سررسید می تواند فراتر از 10 تا 15 روز استاندارد باشد. کار با تامین کننده ای که ذخیره ایمنی را حفظ می کند یا جایگزین های واجد شرایطی دارد می تواند تاخیرها را کاهش دهد.
هنگام ارزیابی تامین کنندگان، فراتر از قیمت هر پانل نگاه کنید. تجربه آنها را با برنامه های انعطاف پذیر پویا، سابقه عملکرد و توانایی ارائه بازخورد DFM ارزیابی کنید. عرضهکنندهای که به شما کمک میکند از طراحی مجدد جلوگیری کنید، میتواند بیش از تفاوت بین دو قیمت صرفهجویی کند. مدل EMS Omini، ساخت، مونتاژ، و آزمایش را در زیر یک سقف ادغام می کند، کاهش انتقال، بهبود ارتباطات، و کوتاه شدن زمان کلی را دارد.
هنگامی که سرمایه گذاری پرداخت می شود
Flex PCBs فقط در مورد خم شدن نیستند، بلکه در مورد بهینه سازی در سطح سیستم هستند. در یک دستگاه پزشکی پوشیدنی، حذف یک مهار نوار و اتصال دهنده های آن از طریق یک مدار انعطاف پذیر سه بعدی می تواند زمان مونتاژ را کاهش دهد، قابلیت اطمینان را با حذف نقاط خرابی بهبود بخشد و فضا را برای باتری بزرگتر ذخیره کند. در هوافضا، خم شدن PCB به جای مهار سیم، وزن را کاهش می دهد و مقاومت در برابر لرزش را بهبود می بخشد.
این مزایا همیشه در یک مورد خط BOM درج نمیشوند. آنها در کاهش خرابی های میدانی، هزینه های خدمات کمتر، یا عوامل شکل فعالی ظاهر می شوند که در غیر این صورت ممکن نبود. هنگام ارزیابی هزینه انعطاف پذیر PCB، هزینه کل مالکیت را در نظر بگیرید - نه فقط فاکتور ساخت را. اگر طراحی محصولی را قادر میسازد که با تختههای سفت و سخت وجود نداشته باشد، یا عملکرد یا قابلیت ساخت را به طور قابل توجهی بهبود بخشد، سرمایهگذاری اغلب چندین برابر هزینه میکند.
نکته کلیدی این است که به هزینه انعطاف پذیر PCB نه به عنوان یک مانع، بلکه به عنوان یک اهرم نزدیک شوید. با درک محرکها - مواد، لایهها، ویژگیها، محدودیتهای مونتاژ - و درگیر کردن زودهنگام سازنده خود، میتوانید تصمیمات آگاهانهای بگیرید که عملکرد، قابلیت اطمینان و بودجه را متعادل میکند. گرانترین فلکس PCB آن چیزی است که دو بار طراحی مجدد میشود. مقرون به صرفه ترین آن چیزی است که برای اولین بار به درستی و در برنامه مناسب کار می کند.
