پاسخ مستقیم
PCBA سفارشی (مجموعه برد مدار چاپی) فرآیند مهندسی شده برای نصب قطعات الکترونیکی بر روی PCB خالی برای ایجاد یک برد مدار عملکردی متناسب با الزامات عملکرد خاص است. برخلاف ماژولهای استاندارد خارج از قفسه، مجموعههای سفارشی امکان کنترل دقیق بر روی ضریب فرم، مدیریت حرارتی و ویژگیهای الکتریکی را فراهم میکنند که آنها را برای کاربردهای تخصصی صنعتی، پزشکی و مصرفکننده ضروری میسازد. مزیت اصلی جذب یک شریک اختصاصی EMS برای PCBA سفارشی، ادغام زنجیره تامین است، جایی که منبع یابی قطعات، مونتاژ SMT، درج از طریق سوراخ و آزمایش نهایی تحت یک چارچوب کیفیت واحد مدیریت می شود.
مراحل کلیدی در یک پروژه PCBA سفارشی موفق با بررسی دقیق طراحی برای قابلیت ساخت (DFM) فایل های Gerber و بیل مواد (BOM) شما آغاز می شود. این امر با تهیه قطعات دقیق، قرار دادن SMT با استفاده از ماشینهای خودکار انتخاب و مکان، لحیم کاری مجدد، و بازرسی نوری خودکار (AOI) دنبال میشود. این فرآیند با آزمایش عملکردی و در صورت نیاز، یکپارچه سازی ساخت جعبه به پایان می رسد که در آن PCB در محفظه نهایی خود با کابل کشی و تجهیزات جانبی نصب می شود. نادیده گرفتن فاز DFM یا ارائه یک فایل centroid نادرست اغلب منجر به توقف فوری تولید، ناهماهنگی اجزا یا تلفات بازدهی می شود که با برنامه ریزی اولیه مناسب می توان از آن جلوگیری کرد.
ارزش استراتژیک PCBA کلید در دست در مقابل مدل های محموله

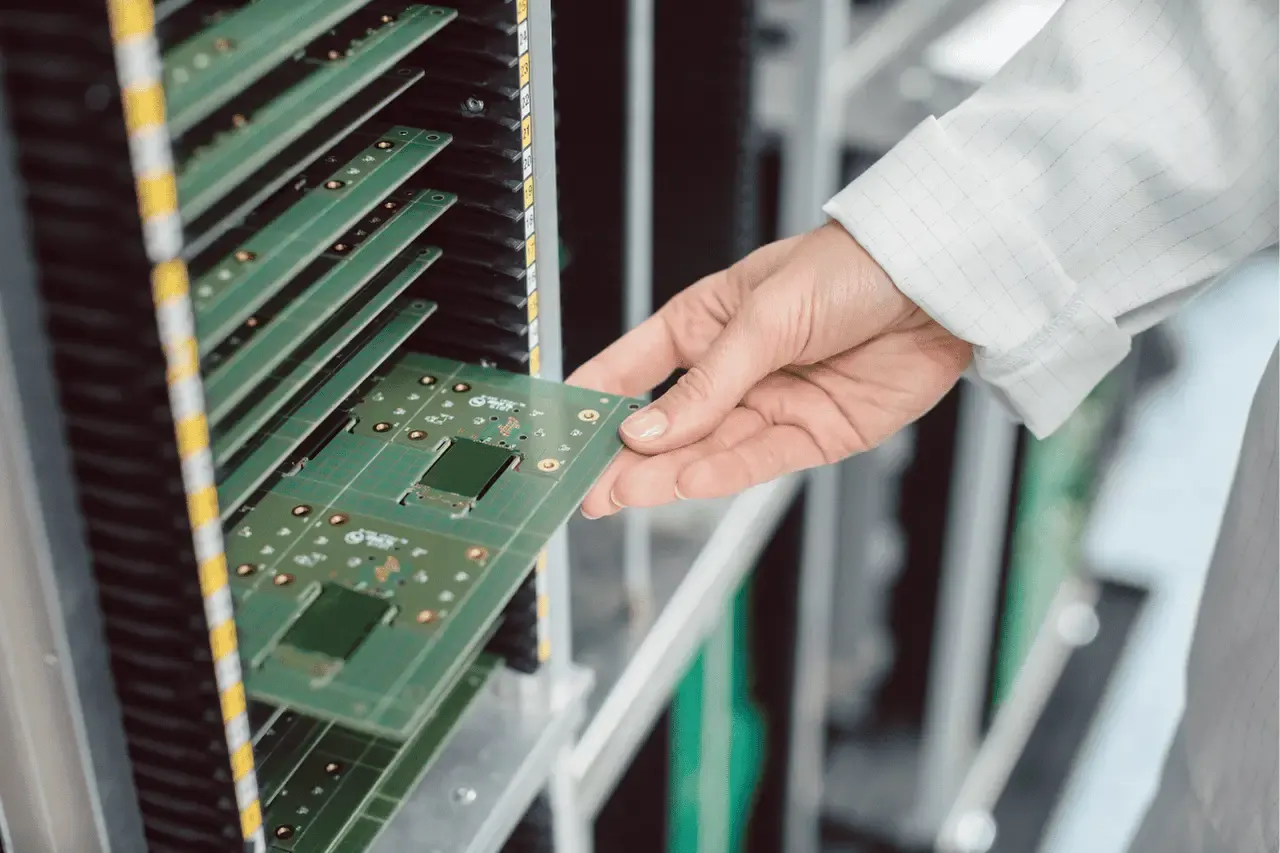

When selecting a manufacturing partner for custom electronics, the decision between turnkey and consignment models fundamentally alters your project's risk profile and operational efficiency. Turnkey PCBA represents a holistic approach where the EMS provider assumes full responsibility for the entire supply chain. This includes sourcing every resistor, capacitor, IC, and connector listed in your BOM, managing logistics, and handling any component obsolescence issues that arise during the production window. For engineering teams focused on product development rather than supply chain management, this model offers a distinct advantage: it isolates the manufacturer from the volatility of global component markets. If a specific microcontroller faces a shortage, the turnkey partner leverages their network to find alternates or secure allocation, ensuring the production line keeps moving without requiring your team to scramble for parts.
در مقابل، مونتاژ محموله مستلزم خرید و تحویل تمام اجزاء به کف کارخانه توسط مشتری است. در حالی که به نظر می رسد این کنترل هزینه را ارائه می دهد، اغلب خطرات پنهان قابل توجهی را معرفی می کند. تولید کننده معمولاً مسئولیتی در قبال قطعات معیوب عرضه شده توسط مشتری ندارد، و آنها اهرمی برای مذاکره در مورد قیمت بهتر یا حمل و نقل سریع برای لات های خاص ندارند. علاوه بر این، اگر یک قطعه گم یا نادرست باشد، کل خط مونتاژ متوقف می شود و منجر به خرابی پرهزینه می شود. برای پروژههای پیچیدهای که شامل اجرای با ترکیب بالا، حجم کم یا پروژههایی با محدودیتهای زمان تا بازار هستند، اصطکاک مدیریت هزاران SKU منفرد اغلب بر صرفهجویی محمولهها بیشتر است. یک استراتژی کلید در دست به خوبی اجرا شده به تیم مهندسی اجازه می دهد تا روی سیستم عامل و یکپارچه سازی سیستم تمرکز کنند در حالی که شریک تولیدی تدارکات فیزیکی را مدیریت می کند.
However, the transition to a turnkey model requires absolute precision in documentation. The BOM must be complete, with clear manufacturer part numbers (MPN) and preferred supplier lists. Ambiguities here can lead to substitutions that do not meet your electrical or mechanical specifications. For a deeper dive into managing these risks, reviewing the BOM Risk Strategy for Turnkey PCB Assembly is essential for understanding how to structure your data to prevent sourcing errors. Additionally, if you are considering a hybrid approach where you supply critical proprietary parts while the vendor handles standard passives, it is vital to understand the common pitfalls involved. Many teams inadvertently cause delays by mismanaging the handover of consigned parts; reading about the Common Mistakes to Avoid in Consignment PCB Assembly can help you avoid these operational bottlenecks.
از شماتیک تا لحیم کاری: گردش کار مونتاژ بحرانی
سفر از یک طراحی دیجیتال به یک صفحه فیزیکی و عملکردی، یک توالی بسیار هماهنگ از رویدادها است که در هر مرحله به دقت نیاز دارد. مدتها قبل از قرار دادن اولین مؤلفه شروع میشود و با اعتبارسنجی فایلهای Gerber و دادههای مرکز شروع میشود. فایل centroid، همچنین به عنوان فایل انتخاب و مکان شناخته می شود، نقشه راه برای ماشین های مونتاژ خودکار است. مختصات X-Y، چرخش و کناره برد را برای هر جزء دیکته می کند. اگر این فایل با لایههای Gerber همتراز نباشد یا واحد اندازهگیری (میلیمتر در برابر اینچ) نادرست باشد، ماشینهای انتخاب و قرار دادن قطعات را در مکانهای اشتباه قرار میدهند که منجر به خرابی مونتاژ فاجعهبار میشود. یک بررسی دقیق پیش از تولید باید تأیید کند که ردپاها در فایل centroid با پدهای فیزیکی روی PCB قبل از راهاندازی SMT مطابقت دارند.
پس از تأیید اعتبار، مرحله مونتاژ SMT (فناوری نصب سطحی) شروع می شود. خمیر لحیم کاری از طریق یک شابلون دقیق روی تخته اعمال می شود و دستگاه های انتخاب و جاسازی برد را با اجزایی از کانکتورهای بزرگ گرفته تا پسیو های کوچک و آی سی های ریز پر می کنند. پیچیدگی الکترونیک مدرن اغلب شامل بردهایی با فناوری ترکیبی است که هم به SMT و هم از طریق سوراخ نیاز دارند. در حالی که SMT اکثر اجزا را کنترل می کند، قطعات سوراخ شده مانند کانکتورها، ترانسفورماتورها و خازن های بزرگ اغلب نیاز به درج دستی یا لحیم کاری موج انتخابی دارند. چالش در اینجا متعادل کردن مشخصات حرارتی است. کوره جریان مجدد باید به اندازه کافی داغ باشد تا خمیر لحیم کاری اجزای SMT را ذوب کند، اما نه آنقدر داغ که به برد یا قسمت های سوراخ شده آسیب برساند. این تعادل از طریق پروفایل دقیق و نظارت بر فرآیند مدیریت می شود.
Following the soldering process, the board undergoes rigorous inspection to ensure quality. Automated Optical Inspection (AOI) systems scan the board immediately after reflow to detect missing components, tombstoning (where a component stands up on one end), or insufficient solder joints. For high-reliability applications, X-ray inspection is often employed to verify the solder joints of Ball Grid Array (BGA) packages, which are hidden beneath the component and invisible to standard cameras. If any defects are found, the board is routed for rework. However, the goal is always to prevent defects through process control rather than relying on post-production correction. Engineers should be aware that even minor deviations in the assembly process can lead to significant reliability issues down the line. Understanding the nuances of these processes is critical; for instance, learning about the Common Challenges in SMT Circuit Board Assembly and Solutions provides valuable insight into how to design boards that are easier to assemble and less prone to failure.
مرحله آخر خط مونتاژ اغلب شامل تست عملکردی است. این می تواند از بررسی های تداوم ساده تا آزمایش پیچیده در مدار (ICT) یا آزمایش کاوشگر پروازی که عملکرد الکتریکی برد تحت بار را تأیید می کند، متغیر باشد. برای پروژه های PCBA سفارشی، این تجهیزات تست اغلب به صورت سفارشی طراحی می شوند تا با نیازهای خاص محصول مطابقت داشته باشند. داده های تولید شده در این مرحله برای ردیابی و تضمین کیفیت بسیار مهم است و به تولیدکنندگان این امکان را می دهد تا مسائل تکرار شونده را شناسایی کرده و شواهد انتشار اسناد را شناسایی کنند. یک شریک مونتاژ قوی نه تنها این آزمایش ها را اجرا می کند، بلکه گزارش های مفصلی را نیز ارائه می دهد که به مهندسان کمک می کند تا طرح های خود را برای تکرارهای آینده اصلاح کنند.
قابلیتهای پیشرفته: BGA، Fine Pitch و Box Build ادغام
با کوچک شدن اندازه دستگاه های الکترونیکی در عین افزایش قدرت، تقاضا برای قابلیت های مونتاژ پیشرفته هرگز بالاتر نبوده است. یکی از مهمترین چالشها در PCBA مدرن، مدیریت اجزای آرایه شبکه توپ (BGA) است. BGAs چگالی ورودی/خروجی بالایی را در یک ردپای کوچک ارائه میکند، که آنها را برای پردازندهها و FPGA ایدهآل میکند، اما مشکلات مونتاژ منحصربهفردی را ایجاد میکنند. گوی های لحیم کاری در زیر قطعه قرار دارند و بازرسی بصری را بدون فناوری اشعه ایکس غیرممکن می کنند. فرآیند جریان مجدد باید کنترل شود تا اتصالات لحیم کاری به طور قابل اعتماد در سراسر بسته شکل بگیرد. هر گونه تغییر در مشخصات حرارتی می تواند منجر به اتصالات سرد یا پل لحیم کاری شود. برای مجموعه های BGA، RFQ باید مشخص کند که آیا بازرسی اشعه ایکس، سوابق نمایه و اعتبارسنجی عملکردی برای انتشار لازم است یا خیر.
Beyond the PCB itself, many custom projects require Box Build services, also known as System Integration. This process extends the manufacturing scope to include the assembly of the entire electronic system. It involves installing the finished PCB into an enclosure, connecting cable harnesses, mounting heat sinks, and attaching external interfaces like buttons, displays, or antennas. Box build is particularly valuable for companies looking to streamline their supply chain by outsourcing the final assembly steps. Instead of shipping bare boards to a separate facility for integration, a single partner can manage the entire process from component sourcing to the final packaged product. This reduces the number of handoffs, minimizes the risk of damage during shipping, and accelerates the time to market. The complexity of box build requires a high degree of coordination, as it involves mechanical, electrical, and sometimes software integration. A capable EMS partner will have the tooling and expertise to handle everything from cable crimping to final system testing, ensuring that the product is ready for deployment immediately upon leaving the factory.
هنگام ارزیابی شرکای تولیدی بالقوه، ارزیابی طیف کامل قابلیتهای مونتاژ PCB ضروری است. همه کارخانه ها برای رسیدگی به همان سطح پیچیدگی مجهز نیستند. برخی ممکن است در تولید با حجم بالا و ترکیب کم برتری داشته باشند، اما فاقد انعطاف پذیری برای پروژه های سفارشی با حجم کم و ترکیب بالا هستند. برخی دیگر ممکن است خطوط پیشرفته SMT داشته باشند اما فاقد تجهیزات تست داخلی مورد نیاز برای اعتبارسنجی عملکردی باشند. درک این قابلیت ها در مراحل اولیه انتخاب می تواند در زمان و منابع قابل توجهی صرفه جویی کند. برای کسانی که به دنبال مقایسه ارائه دهندگان مختلف هستند، تجزیه و تحلیل جامع مقایسه بهترین سازندگان PCB: ویژگی ها و خدمات کلیدی می تواند چارچوبی برای ارزیابی مهارت فنی، پشتیبانی و گواهینامه کیفیت ارائه دهد.
The integration of these advanced capabilities into a custom PCBA workflow is what separates a commodity manufacturer from a true engineering partner. Whether it is the precision required for fine-pitch components or the logistical complexity of box build, the goal remains the same: to deliver a reliable, high-performance product that meets the specific needs of the application. By leveraging the expertise of a specialized EMS provider, companies can navigate the complexities of modern electronics manufacturing with confidence, ensuring that their custom designs translate seamlessly into mass-producible reality. The key is to maintain open communication, provide accurate data, and trust in the partner's ability to manage the intricate details of the assembly process. This collaborative approach ensures that the final product not only functions as intended but also stands up to the rigors of real-world use.
