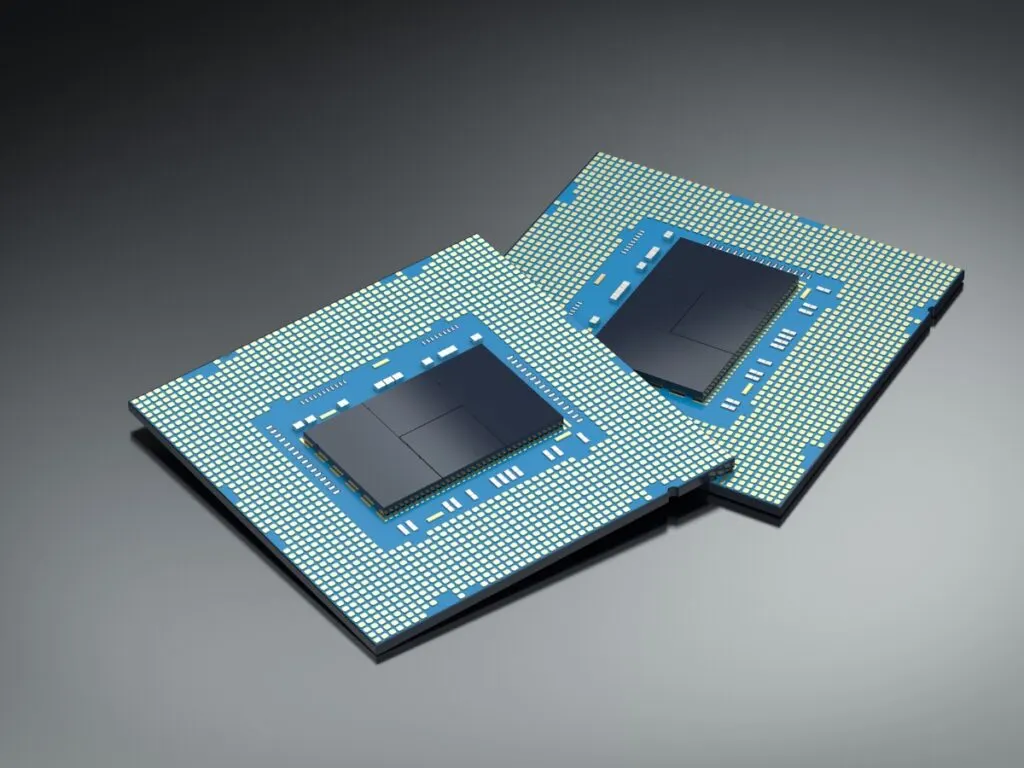

فناوری آرایه شبکه توپی (BGA) به استانداردی برای مدارهای مجتمع با کارایی بالا تبدیل شده است و تعداد ورودی/خروجی بسیار بالاتر و عملکرد حرارتی و الکتریکی بهتری را نسبت به بستههای سربی سنتی ارائه میکند. با این حال، انتقال از لیدهای قابل مشاهده به توپ های لحیم پنهان در زیر قطعه، مجموعه ای منحصر به فرد از چالش های تولید را ایجاد می کند. مونتاژ موفق BGA متکی بر سه ستون غیرقابل مذاکره است: کنترل دقیق حجم خمیر لحیم کاری از طریق مهندسی شابلون، نمایه جریان مجدد کنترل شده محکم که انبساط حرارتی را مدیریت می کند، و استفاده اجباری از بازرسی اشعه ایکس برای تأیید اتصالات پنهان. بدون این موارد، خطر تخلیه، پل زدن یا اتصالات لحیم سرد به شدت افزایش می یابد و به طور بالقوه کل برد را غیرقابل استفاده می کند.
برای سازندگان، پیچیدگی قبل از قرار دادن اولین جزء آغاز می شود. این نیاز به یک بررسی دقیق طراحی برای تولید (DFM) دارد که در آن هندسه پد، سدهای ماسک لحیم کاری، و الگوهای امداد حرارتی به طور خاص برای ردپای BGA بهینه شده اند. در Omini، می بینیم که بسیاری از خرابی های مونتاژ نه از خود فر جریان مجدد، بلکه از تصمیمات بالادستی در داده های Gerber و BOM ناشی می شود. یک فرآیند مونتاژ BGA که به خوبی اجرا شده است، یک طراحی متراکم و پرخطر را به محصولی قابل اعتماد تبدیل می کند، اما به سطحی از نظم و انضباط فرآیندی نیاز دارد که فراتر از مونتاژ استاندارد SMT است.
مکانیک لحیم کاری BGA و کنترل خمیر
اساس یک اتصال BGA قابل اعتماد خود خمیر لحیم کاری است. برخلاف قطعات نصب سطحی با سرب که به عنوان مخزن لحیم کاری عمل می کنند، BGA ها کاملاً به حجم خمیری که روی پد PCB رسوب می کند متکی هستند. این باعث می شود طراحی شابلون به مهم ترین متغیر در این فرآیند تبدیل شود. اندازه دیافراگم در شابلون باید به گونهای محاسبه شود که خمیر کافی برای تشکیل فیله پس از جریان مجدد، بدون ایجاد پل بین پدهای مجاور، رسوب کند. برای BGA های ریز، اغلب به شابلون های برش لیزری با پوشش های نانو برای اطمینان از آزادسازی تمیز و راندمان انتقال خمیر ثابت نیاز دارد.
یک مشکل رایج در مونتاژ BGA نادیده گرفتن نسبت ابعاد دیافراگم است. اگر پد کوچک باشد اما شابلون ضخیم باشد، ممکن است خمیر تمیز آزاد نشود و منجر به حجم ناکافی لحیم شود. برعکس، اگر دیافراگم نسبت به لنت بیش از حد بزرگ باشد، خمیر لحیم میتواند در طول فرآیند جریان مجدد، فراتر از مرزهای پد پخش شود و باعث اتصال کوتاه بین توپها شود. این امر به ویژه در طرح های با چگالی بالا که در آن اندازه زمین در حال کوچک شدن است مشکل ساز است. مهندسان باید نیاز به جرم حرارتی را در برابر خطر پل زدن متعادل کنند، اغلب برای بهینه سازی رسوب، شابلون های پلکانی یا اشکال مختلف دیافراگم (مانند دایره در مقابل مربع) را انتخاب می کنند.
انتخاب خمیر لحیم کاری نیز نقش اساسی دارد. خمیرهای لحیم نوع 4 یا نوع 5 اغلب برای مونتاژ BGA ریز مورد نیاز هستند زیرا اندازه ذرات کوچکتر امکان چاپ بهتر روی دیافراگم های کوچکتر را فراهم می کند. با این حال، این خمیرها نسبت به رطوبت و جابجایی حساسیت بیشتری دارند. اگر خمیر طبق استانداردهای سختگیرانه IPC ذخیره و نگهداری نشود، شار می تواند تخریب شود و منجر به خیس شدن ضعیف و پیوندهای مکانیکی ضعیف شود. در یک محیط PCBA کلید در دست، مدیریت این مواد مصرفی به اندازه خود ماشین آلات مهم است. نقص در مدیریت خمیر میتواند منجر به دستهای از تختهها شود که پس از چاپ کامل به نظر میرسند اما به دلیل نقص مفصل داخلی در تست الکتریکی شکست میخورند.
پروفیل سازی مجدد جریان و چالش های مدیریت حرارتی
هنگامی که خمیر چاپ می شود و جزء BGA قرار می گیرد، فرآیند جریان مجدد تبدیل به لحظه ساخت یا شکست می شود. نمایه جریان مجدد باید در یک منظره حرارتی ظریف حرکت کند. PCB و جزء BGA هنگام گرم شدن با سرعت های متفاوتی منبسط می شوند. اگر سرعت گرمایش خیلی سریع باشد، شوک حرارتی میتواند باعث ترک خوردن قطعه یا شکستگی اتصالات لحیم قبل از ذوب شدن آنها شود. اگر سرعت خنکسازی خیلی کند باشد، دانههای لحیم میتوانند بیش از حد بزرگ شوند و یک مفصل شکننده ایجاد کنند که مستعد شکست خستگی تحت ارتعاش یا چرخه حرارتی است.
وجود بسته BGA به خودی خود یک جرم حرارتی ایجاد می کند که می تواند اتصالات لحیم کاری زیر را از گرمای اجاق محافظت کند. این به عنوان "اثر سایه" شناخته می شود. اگر پروفیل برای جبران آن تنظیم نشود، اتصالات زیر مرکز تراشه ممکن است به دمای مایع نرسد و در نتیجه اتصالات لحیم سرد ایجاد شود. برعکس، لبه های بیرونی قطعه ممکن است بیش از حد گرم شود و باعث اکسید شدن لحیم کاری یا آسیب حرارتی قطعه شود. یک پروفیل جریان مجدد مستحکم نیاز به کالیبراسیون دقیق دارد، که اغلب شامل پروفیل حرارتی با دیتالاگرهایی است که مستقیماً در زیر قطعه قرار میگیرند تا تأیید شود که هر اتصال برای مدت زمان مناسب به دمای صحیح میرسد.
مدیریت حرارتی نیز برای بستر PCB حیاتی است. اگر رطوبت محبوس شده در ورقه ورقه در طول جریان مجدد خیلی سریع منبسط شود، تخته های شمارش لایه بالا، که اغلب BGA ها را در خود جای می دهند، ممکن است دچار لایه لایه شدن یا "پاپ کورنینگ" شوند. به همین دلیل است که قبل از پخت قطعات و تخته ها یک روش استاندارد در تولید با قابلیت اطمینان بالا است. مرحله پیش گرم کردن پروفیل جریان مجدد فقط به بالا بردن درجه حرارت صفحه نیست. این در مورد خارج کردن رطوبت و فعال کردن شار به شیوه ای کنترل شده است. یک پیش گرمای ضعیف می تواند منجر به بلند شدن توپ های لحیم از روی لنت ها یا ایجاد حفره های خالی در محل اتصال لحیم کاری شود که هم هدایت الکتریکی و هم مقاومت مکانیکی را به خطر می اندازد.
پروتکل های بازرسی: چرا بازرسی نوری شکست می خورد
یکی از مهم ترین تصورات غلط در مونتاژ PCB این است که بازرسی خودکار نوری (AOI) برای همه اجزا کافی است. برای BGA ها، این اساساً نادرست است. از آنجایی که اتصالات لحیم کاری زیر بدنه قطعات پنهان هستند، دوربین نوری نمی تواند آنها را ببیند. تنها تکیه بر AOI برای مونتاژ BGA یک دستور العمل برای ارسال محصولات معیوب است. استاندارد صنعتی برای بازرسی BGA، بازرسی خودکار اشعه ایکس (AXI) است.
AXI از اشعه ایکس برای نفوذ به قطعه و تجسم اتصالات لحیم زیر آن استفاده می کند. این فناوری به بازرسان اجازه میدهد تا حجم لحیم کاری را اندازهگیری کنند، حفرهها را شناسایی کنند، پلها را شناسایی کنند، و عدم تراز را بررسی کنند. حفره ها یا حفره های هوا در محل اتصال لحیم کاری یک مشکل رایج در مونتاژ BGA است. در حالی که مقدار کمی تخلیه اغلب قابل قبول است، تخلیه بیش از حد می تواند منجر به مشکلات مقاومت حرارتی و ضعف مکانیکی شود. AXI میتواند درصد خالی شدن و پرچمگذاری بردهایی را که از آستانه مجاز تعریف شده توسط استانداردهای IPC فراتر میرود، کمیت کند. بدون AXI، این عیوب تا زمانی که برد در میدان شکست نخورد، نامرئی باقی میماند، که برای اقدام اصلاحی بسیار دیر است.
علاوه بر اشعه ایکس، بازرسی خمیر لحیم کاری سه بعدی (SPI) قبل از قرار دادن قطعه ضروری است. SPI حجم، ارتفاع و مساحت رسوب خمیر لحیم کاری را اندازه گیری می کند. این مرحله عیوب چاپی مانند خمیر ناکافی، پل زدن یا سنگ قبر را قبل از تبدیل شدن به نقص لحیم دائمی پیدا می کند. با ترکیب 3D SPI با AXI، یک شریک تولیدی یک سیستم کیفیت حلقه بسته ایجاد می کند. اگر SPI رسوب کم حجم را تشخیص دهد، چاپگر را می توان بلافاصله تنظیم کرد. اگر AXI پس از جریان مجدد یک فضای خالی را تشخیص دهد، پارامترهای فرآیند را می توان برای دسته بعدی تغییر داد. این رویکرد مبتنی بر داده همان چیزی است که یک عملیات با بازده بالا را از عملیاتی که گرفتار ضایعات و دوباره کاری است جدا می کند.
پیمایش زنجیره تامین و یکپارچگی داده
پیچیدگی مونتاژ BGA فراتر از کف کارخانه به زنجیره تامین و مدیریت داده گسترش می یابد. یک جزء BGA اغلب دارای تعداد پین بالا و تحمل کمی در ابعاد بسته است. اگر BOM (صورتحساب مواد) دقیق نباشد یا فایل مرکز (دادههای انتخاب و قرار دادن) ناهمتراز باشد، دستگاه قرار دادن برای تراز کردن صحیح مؤلفه با مشکل مواجه خواهد شد. این ناهماهنگی می تواند منجر به قرارگیری کج شود که باعث ایجاد پل یا باز شدن مدارها در طول جریان مجدد می شود.
هنگام تامین قطعات برای مونتاژ BGA، به دلیل ارزش و پیچیدگی تراشه ها، خطر قطعات تقلبی بیشتر است. استراتژی منبع یابی مستحکم شامل تایید زنجیره تامین و اطمینان از اینکه قطعات از توزیع کنندگان مجاز تامین می شوند. اینجاست که رویکرد استراتژیک به BOM حیاتی می شود. برای مثال، درک استراتژی خطر BOM برای مونتاژ PCB کلید در دست هنگام برخورد با اجزای BGA با مدت زمان طولانی ضروری است. کمبودها میتوانند طراحان را مجبور به تعویض قطعاتی کنند که ممکن است پروفایلهای حرارتی یا ردپای متفاوتی داشته باشند، که خطرات جدیدی را برای فرآیند مونتاژ ایجاد میکند.
علاوه بر این، داده های ارائه شده توسط مشتری باید بکر باشند. فایلهای Gerber باید هندسه پد را به دقت منعکس کنند و فایل مرکز باید با کتابخانه مؤلفه در دستگاه انتخاب و مکان مطابقت داشته باشد. عدم تطابق در اینجا می تواند باعث شود که دستگاه قطعه را خارج از مرکز قرار دهد و منجر به خرابی فوری شود. در یک مدل محموله، جایی که مشتری قطعات را فراهم می کند، خطر خطاهای داده اغلب بیشتر است زیرا مونتاژکننده کنترل کمتری بر فرآیند منبع یابی و تأیید دارد. به همین دلیل است که بررسی اشتباهات متداول برای اجتناب در مونتاژ PCB محموله یک گام حیاتی برای هر پروژه ای است که شامل BGA های با چگالی بالا است. اطمینان از یکپارچگی داده ها قبل از شروع خط SMT موثرترین راه برای جلوگیری از خرابی پرهزینه است.
DFM و مسیر تولید پربازده
طراحی برای قابلیت ساخت (DFM) فقط یک پیشنهاد نیست. این یک الزام برای مونتاژ موفق BGA است. در طول بررسی DFM، مهندسان طرح PCB را تجزیه و تحلیل می کنند تا اطمینان حاصل کنند که ردپای BGA با فرآیند مونتاژ سازگار است. این شامل بررسی انبساط ماسک لحیم کاری، وجود سدهای ماسک لحیم کاری بین پدها و الگوهای تسکین حرارتی است. اگر ماسک لحیم خیلی نزدیک به لنت باشد، می تواند خمیر لحیم کاری را از بین ببرد و منجر به اتصالات ناکافی شود. اگر سد وجود نداشته باشد، لحیم کاری می تواند در زیر قطعه جریان یابد و باعث ایجاد پل شود.
تسکین حرارتی یکی دیگر از جنبه های مهم DFM برای BGAها است. جرم حرارتی بزرگ BGA نیاز به توزیع گرمای متعادل دارد. اگر PCB دارای توزیع مس نابرابر در اطراف BGA باشد، نمایه جریان مجدد ممکن است باعث شیب یا جابجایی قطعه در طول فاز مایع شود، پدیدهای که به عنوان "اثر خود تراز کردن" شناخته میشود. یک بررسی خوب DFM این عدم تعادل های حرارتی را شناسایی کرده و تغییرات چیدمان را پیشنهاد می کند، مانند افزودن گذرگاه های حرارتی یا تنظیم ریزش مس، برای اطمینان از گرمایش یکنواخت. این رویکرد پیشگیرانه با جلوگیری از نقص قبل از شروع تولید، در زمان و هزینه صرفه جویی می کند.
هنگام انتخاب یک شریک تولیدی، ضروری است به دنبال شریکی باشید که پشتیبانی جامع DFM را ارائه می دهد. در Omini، ما چکهای DFM را مستقیماً در فرآیند نقلقول و بررسی مهندسی ادغام میکنیم. ما فقط فایل ها را نمی پذیریم. ما آنها را برای مسائل بالقوه خاص BGA تجزیه و تحلیل می کنیم. این رویکرد مشترک تضمین می کند که طراحی برای قابلیت های خاص خطوط SMT ما بهینه شده است. چه در حال کار بر روی یک پروژه PCBA سفارشی یا یک تولید با حجم بالا باشید، درک PCBA سفارشی: مزایا و مراحل کلیدی توضیح داده شده می تواند به شما در پیمایش پیچیدگی های طراحی و مونتاژ BGA کمک کند.
اگر طرح فرار BGA از vias مستقیماً در لنتهای لحیم استفاده میکند، قبل از چکلیست مونتاژ و مونتاژ مجدد پارچه، از طریق پد BGA PCB را بررسی کنید.
مواد پیشرفته و راه حل های حرارتی
با قدرتمندتر شدن وسایل الکترونیکی، تقاضای حرارتی در بستههای BGA افزایش مییابد. بسترهای استاندارد FR-4 ممکن است برای BGAهای پرقدرت کافی نباشند، که منجر به نیاز به مواد پیشرفته می شود. بسترهای رسانایی حرارتی بالا، مانند آنهایی که دارای هستههای مسی هستند، به طور فزایندهای در الکترونیک قدرت و محاسبات با عملکرد بالا رایج میشوند. این مواد به دفع گرما از BGA کمک می کنند و خطر خستگی حرارتی را کاهش می دهند و قابلیت اطمینان کلی مجموعه را بهبود می بخشند.
استفاده از PCBهای هسته مسی دینامیک جریان مجدد را به طور قابل توجهی تغییر می دهد. مس رسانایی حرارتی بسیار بالاتری نسبت به FR-4 دارد، به این معنی که گرما به طور یکنواخت در سراسر تخته توزیع می شود. با این حال، به این معنی است که برد برای رسیدن به دمای جریان مجدد به انرژی بیشتری نیاز دارد. این نیاز به تنظیماتی در مشخصات جریان مجدد و فرمولاسیون خمیر لحیم کاری متفاوت دارد. درک تفاوت های ظریف این مواد برای مونتاژ موفق بسیار مهم است. برای بررسی عمیقتر اینکه چگونه این مواد در حال تغییر صنعت هستند، میتوانید درباره PCBهای هسته مس: انقلابی در صنعت الکترونیک بخوانید.
علاوه بر انتخاب مواد، فرآیند مونتاژ باید خصوصیات حرارتی خاص زیرلایه را نیز در نظر بگیرد. مراحل پیش گرم کردن و خیساندن ممکن است نیاز به تمدید داشته باشند تا اطمینان حاصل شود که کل تخته، از جمله هسته مسی، قبل از اوج جریان مجدد به دمای یکنواخت می رسد. عدم انجام این کار می تواند منجر به گرادیان های حرارتی شود که باعث تاب برداشتن یا لایه لایه شدن می شود. این یکی دیگر از زمینههایی است که یک ارائهدهنده باتجربه EMS ارزش اضافه میکند، زیرا آنها دادهها و تجربه لازم برای بهینهسازی فرآیند این مواد پیشرفته را دارند.
چالش های رایج در مونتاژ و راه حل های برد مدار SMT
علیرغم بهترین تلاش ها، چالش ها در مونتاژ SMT اجتناب ناپذیر است. یکی از رایج ترین مشکلات مونتاژ BGA سنگ قبر است، جایی که یک انتهای یک قطعه در حین جریان مجدد از روی پد بلند می شود. در حالی که در اجزای منفعل کوچکتر رایج تر است، اگر تعادل حرارتی خاموش باشد، می تواند در BGA ها رخ دهد. یکی دیگر از مشکلات رایج، گلوله کردن لحیم است، که در آن کره های کوچکی از لحیم کاری روی سطح PCB خارج از ناحیه پد تشکیل می شود. این اغلب به دلیل خمیر لحیم کاری زیاد یا آلودگی روی سطح PCB ایجاد می شود.
برای رسیدگی به این چالش ها، تولیدکنندگان باید یک برنامه کنترل فرآیند دقیق را اجرا کنند. این شامل کالیبراسیون منظم چاپگر استنسیل، تأیید دورهای نمایه جریان مجدد و نظارت مستمر بر دقت قرارگیری است. هنگامی که مشکلاتی ایجاد می شود، تجزیه و تحلیل علت ریشه ای ضروری است. آیا مشکل از خمیر، شابلون، پروفیل جریان مجدد یا خود جزء است؟ با حذف سیستماتیک متغیرها می توان علت اصلی را شناسایی و اصلاح کرد. برای نگاهی دقیق به این مسائل و نحوه حل آنها، به راهنمای ما در مورد چالش های رایج در مونتاژ و راه حل های برد مدار SMT مراجعه کنید.
چالش دیگر تراز کردن جزء BGA است. اگر نشانههای واقعی روی PCB پنهان یا آسیب دیده باشند، ممکن است دستگاه قرار دادن قطعه را به درستی تراز کند. این می تواند منجر به قرارگیری کج و متعاقباً نقص لحیم کاری شود. حصول اطمینان از شفاف بودن، در دسترس بودن و اندازه مناسب علائم اعتباری یک مرحله مهم در فرآیند ساخت PCB است. مونتاژکننده همچنین باید تأیید کند که کتابخانه مؤلفه در دستگاه انتخاب و مکان مطابق با ابعاد واقعی مؤلفه است. عدم تطابق در اینجا می تواند منجر به خطاهای تراز قابل توجهی شود که تصحیح آنها بعد از این واقعیت دشوار است.
نقش شریک EMS در موفقیت BGA
انتخاب شریک مناسب EMS شاید حیاتی ترین تصمیم در مسیر مونتاژ BGA باشد. یک شریک توانا نه تنها ماشین آلات، بلکه تخصص را برای هدایت پیچیدگی های فناوری BGA به ارمغان می آورد. آنها بازخورد DFM را ارائه می کنند که از خطاهای طراحی جلوگیری می کند، مدیریت زنجیره تامین که در دسترس بودن اجزا را تضمین می کند، و قابلیت های بازرسی پیشرفته ای که کیفیت را تضمین می کند. در دنیایی که سطوح BGA در حال کاهش است و تقاضای حرارتی در حال افزایش است، شکاف بین یک مونتاژ خوب و یک مونتاژ عالی با عمق تجربه شریک مشخص می شود.
در Omini، ما می دانیم که مونتاژ BGA یک فرآیند یکسان نیست. هر طراحی دارای چالش های منحصر به فرد خود است، از نیازهای حرارتی خاص قطعه گرفته تا خواص مواد PCB. تیم ما از نزدیک با مشتریان همکاری می کند تا فرآیند مونتاژ را با این نیازهای خاص تنظیم کند و اطمینان حاصل کند که محصول نهایی با بالاترین استانداردهای کیفیت و قابلیت اطمینان مطابقت دارد. چه با یک BGA ساده و چه با طراحی پیچیده و چندلایه با چگالی بالا (HDI)، شریک مناسب همه تفاوت را ایجاد می کند.
سفر به یک مونتاژ موفق BGA با توجه به جزئیات، کنترل دقیق فرآیند و درک عمیق فیزیک اساسی همراه است. از بررسی اولیه DFM تا بررسی نهایی اشعه ایکس، هر مرحله مهم است. با تمرکز بر این مناطق حیاتی و همکاری با یک ارائهدهنده با تجربه EMS، تولیدکنندگان میتوانند بر چالشهای فناوری BGA غلبه کنند و لوازم الکترونیکی با کارایی بالا ارائه دهند که در آزمون زمان مقاومت میکنند. این زمینه پر از متغیر است، اما با رویکرد صحیح، همه آنها قابل مدیریت هستند.
