PCB-Materialrisiko aus Laminierung und Prepreg-Trends bewerten

Direkte Antwort

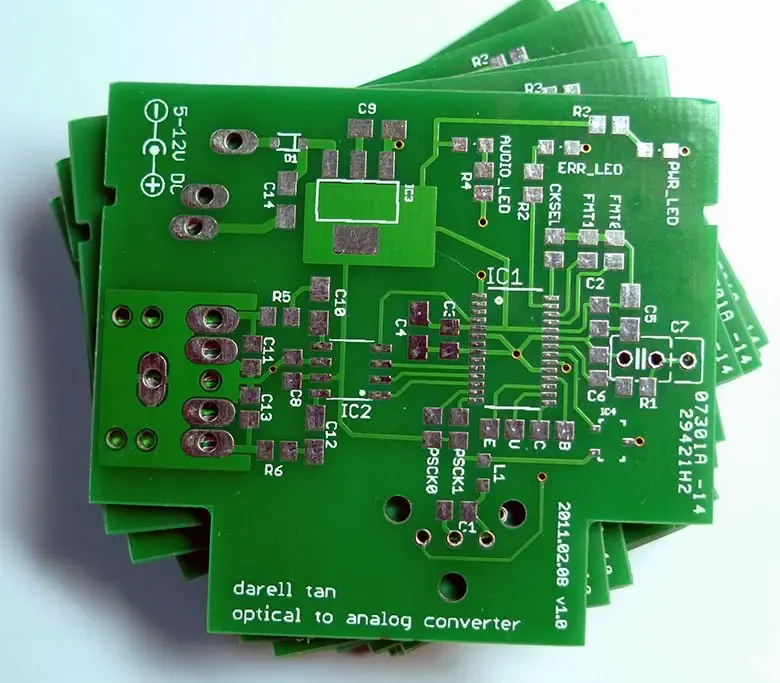

PCB Das materielle Risiko durch Laminierungs- und Prepreg-Trends ist real. Bewerten Sie es, indem Sie vor der Herstellung die genaue Prepreg-Teilenummer, das Harzsystem, den Tg-Wert, den Z-Achsen-WAK und die Dk/Df-Stabilität anhand Ihres Montageprofils und der Impedanzziele überprüfen. Die generische Bezeichnung „FR-4“ verbirgt erhebliche Unterschiede in der Harzchemie, im Glasstil und im Aushärtungsverhalten. Wenn sich die Marktnachfrage ändert, können Hersteller Materialien ersetzen, die die Impedanz ändern, sich beim Reflow verziehen oder Durchkontaktierungen im Feld reißen. In diesem Leitfaden wird erläutert, wie Sie diese Risiken bewerten und Materialien auswählen, die sowohl der Laminierpresse als auch der Betriebsumgebung Ihres Endkunden standhalten.

Warum Laminierungs- und Prepreg-Trends ein echtes PCB Materialrisiko darstellen

Laminierungs- und Prepreg-Trends wirken sich auf das PCB Materialrisiko aus, da sie das tatsächlich Verfügbare verändern und nicht nur das, was auf einem Datenblatt steht. Wenn die Kupferpreise steigen, ändern Folienlieferanten ihre Dickentoleranzen. Wenn die Harzrohstoffe knapper werden, ändern Laminathersteller die Härtungschemie. Wenn ein beliebter Glasstil wie 1080 oder 2116 zur Verfügung gestellt wird, ersetzt Ihr Hersteller möglicherweise einen anderen Glasstil mit anderen Harzfülleigenschaften. Jede dieser Verschiebungen verändert das elektrische und mechanische Verhalten Ihres Boards.

Das Risiko erhöht sich, da in den meisten Konstruktionsdateien eine allgemeine Materialqualität und keine bestimmte Teilenummer angegeben ist. Ihr Stackup könnte lauten: „FR-4, 1,6 mm, 1 Unze Kupfer.“ Diese Beschreibung trifft auf Hunderte verschiedener Laminat- und Prepreg-Kombinationen zu. Ein Standard-FR-4 mit Tg 140 °C und ein Material mit mittlerer Tg und Tg 170 °C erfüllen beide diese Beschreibung, verhalten sich jedoch beim bleifreien Reflow-Löten sehr unterschiedlich. Das Material mit niedrigerer Tg weist eine höhere Z-Achsen-Ausdehnung auf, was plattierte Durchgangslöcher belastet und nach Temperaturwechsel zu Zylinderrissen führen kann.

Prepreg-Trends wirken sich auch auf den Laminierungsprozess selbst aus. Harzsysteme mit niedrigerer Dielektrizitätskonstante (Dk) verwenden häufig unterschiedliche Härter, die beim Laminieren engere Temperaturrampen erfordern. Wenn der Pressenplan Ihres Herstellers für den Standard-FR-4 optimiert ist, kann der Wechsel zu einem Hochleistungsmaterial längere Haltezeiten oder andere Abkühlraten erfordern. Wenn diese Prozessparameter nicht angepasst werden, kann es zu einer unvollständigen Aushärtung kommen, was sich in einer niedrigen Glasübergangstemperatur (Tg) oder einem hohen Verlustfaktor (Df) in der fertigen Platine zeigt.

Wichtige Materialeigenschaften, die Sie überprüfen müssen, bevor Sie einen Stapel fertigstellen

Glasstil und Harzgehalt

Der Glasstil bestimmt den gewebten Stoff, der das Harz trägt. Zu den gängigen Stilen gehören 106, 1080, 2116, 7628 und ihre verlustarmen Varianten. Jeder Stil hat eine andere Webstärke, Dielektrizitätskonstante und ein anderes Harz-zu-Glas-Verhältnis. Ein 7628-Glas hat ein dickeres Glasbündel und eine geringere Harzfüllung als ein 2116-Glas, was den effektiven Dk-Wert der Prepreg-Schicht verändert. Wenn Ihr Design eine Single-Ended-Impedanz von 50 Ohm anstrebt und der Hersteller ein anderes Glas verwendet, kann sich die Impedanz je nach Schichtdicke um 2 bis 5 Ohm oder mehr verschieben.

Tg und Td

Die Glasübergangstemperatur (Tg) ist die Temperatur, bei der das Harz von einem starren glasartigen Zustand in einen gummiartigen Zustand übergeht. Oberhalb von Tg dehnt sich das Material schnell aus und verliert an mechanischer Festigkeit. Für eine bleifreie Montage wünscht man sich im Allgemeinen eine Tg von mindestens 150 °C, aber höher ist nicht immer besser. Harze mit hoher Tg weisen oft eine höhere Feuchtigkeitsaufnahme auf, was beim Reflow zu einer Delaminierung führen kann, wenn die Platine nicht richtig eingebrannt wird.

Die Zersetzungstemperatur (Td) ist die Temperatur, bei der das Harz beginnt, sich chemisch zu zersetzen. Beim bleifreien Löten ist eine Td über 320 °C üblich. Wenn Ihr Montageprofil die Platine Spitzentemperaturen um 260 °C aussetzt, benötigen Sie ein Material mit ausreichender Wärmereserve.

CTE der Z-Achse

Der Wärmeausdehnungskoeffizient (CTE) in der Z-Achse ist der Haupttreiber der Via- und Barrel-Belastung. Beim Reflow vergrößert sich die Dicke der Platine. Wenn der WAK der Z-Achse zu hoch ist, kann die Ausdehnung zu Rissen in der Kupferbeschichtung innerhalb der Durchkontaktierungen oder Liftpads führen. Geben Sie für dicke Platten oder Platten mit hoher Schichtanzahl ein Material mit einem niedrigeren CTE auf der Z-Achse an, typischerweise unter 50 ppm/°C unter Tg und unter 300 ppm/°C über Tg.

So spezifizieren und überprüfen Sie Prepreg-Materialien in Ihrem RFQ

Ihr RFQ sollte mehr als nur eine Materialnote enthalten. Geben Sie für jedes Schichtpaar mit kontrollierter Impedanz die Zielimpedanz, die Toleranz, die Referenzebene und die von Ihnen angenommenen Dk/Df-Werte an. Berücksichtigen Sie auch die Betriebsfrequenz und die erforderliche Dk-Stabilität über die Temperatur. Mithilfe dieser Informationen kann der Hersteller die Leiterbahnbreite und den Leiterbahnabstand anpassen und gleichzeitig die elektrische Leistung innerhalb der Spezifikation halten.

Hier ist ein praktisches Beispiel dafür, was in einem RFQ für eine Platine mit kontrollierter Impedanz enthalten sein sollte:

> Practical note: A generic "or approved equivalent" clause gives the fabricator room to substitute. If you need a specific material, say so. If you are open to alternatives, ask the fabricator to provide the datasheet for the substitute and require written approval before they build.

Häufige Fehler bei der Auswahl von Prepreg für einen Stackup

Ingenieure verwechseln häufig eine generische FR-4-Sorte mit einem bestimmten Harzsystem. Ein Standard-FR-4 mit einer Tg von 140 °C überlebt möglicherweise das bleifreie Reflow-Löten nicht, wenn das Prepreg eine hohe Z-Achsen-Ausdehnung aufweist. Ein weiterer häufiger Fehler ist das Ignorieren des Glasstils. Ein 7628-Glas hat eine andere Harzfüllung und Dielektrikumsdicke als 2116, sodass sich bei einer Änderung die Impedanz ändert. Geben Sie immer die genaue Teilenummer des Prepregs an und bestätigen Sie, dass es auf Lager ist, bevor Sie den Aufbau abschließen.

Ein weiteres häufiges Problem ist die Annahme, dass eine höhere Tg automatisch eine bessere Leistung bedeutet. Harze mit hoher Tg weisen oft eine höhere Feuchtigkeitsaufnahme auf, was beim Reflow zu einer Delaminierung führen kann, wenn die Platine nicht richtig eingebrannt wird. Sie können auch eine höhere Dielektrizitätskonstante haben, was zu einer Impedanzverschiebung führen kann. Das richtige Material hängt von Ihrem spezifischen Montageprofil und Ihrer Betriebsumgebung ab.

Überprüfung der Prepreg-Qualität vor und während der Herstellung

Überprüfen Sie vor dem Bau das Laminatdatenblatt auf Tg, Td und Z-Achsen-WAK. Überprüfen Sie bei Platten mit vielen Lagen oder dicken Platten den Harzgehalt und die Fließfähigkeit des Prepregs, um Hohlräume zu vermeiden. Überprüfen Sie bei der Eingangskontrolle die Prepreg-Chargennummer und stellen Sie sicher, dass der Glasstil und der Harzgehalt mit der Spezifikation übereinstimmen. Fordern Sie bei kritischen Platten nach dem Laminieren einen Querschnitt an, um auf Harzmangel oder Hohlräume zu prüfen.

Querschnittsprüfung ist ein destruktiver Test, daher müssen Sie im Voraus entscheiden, wie viele Coupons Sie opfern möchten. Ein typischer Ansatz besteht darin, ein Teststück auf dem Panel anzubringen, das nach dem Laminieren, aber vor dem elektrischen Test quergeschnitten werden kann. Dadurch werden Harzlücken, unzureichende Füllung oder falsch ausgerichtete Schichten erfasst, bevor Sie in die Montage investieren.

Für Anwendungen mit hoher Zuverlässigkeit sollten Sie in Betracht ziehen, eine Mikroschliffanalyse der plattierten Durchgangslöcher anzufordern. Dadurch werden Risse im Lauf, Hohlräume oder eine unzureichende Beschichtungsdicke sichtbar. Die Testmethodenfamilie IPC-TM-650 deckt viele dieser Material- und Prozesstests ab, darunter Schälfestigkeit, Lotschwimmtests und thermische Belastungstests.

Auf eine Prepreg-Ersatzanfrage antworten

Wenn ein Prepreg nicht verfügbar ist, kann der Hersteller einen Ersatz vorschlagen. Vergleichen Sie vor der Annahme Dk/Df bei Ihrer Betriebsfrequenz, Tg und Z-Achsen-WAK. Eine kleine Änderung von Dk kann die Impedanz um mehrere Ohm verschieben. Führen Sie daher Ihren Feldlöser mit den neuen Materialdaten erneut aus. Stellen Sie außerdem sicher, dass das Harzsystem des Ersatzes mit Ihrer Oberflächenbeschaffenheit und Ihrem Montageprofil kompatibel ist.

Wenn es sich bei dem Ersatz um ein kostengünstigeres oder leichter verfügbares Material handelt, bitten Sie den Hersteller, ein schriftliches Spezifikationsblatt und ein Muster zum Testen bereitzustellen. Verlassen Sie sich nicht auf mündliche Zusicherungen. Für eine Platine mit kontrollierter Impedanz sollte der Hersteller in der Lage sein, einen Coupon mit dem neuen Material bereitzustellen, den Sie testen können, bevor Sie mit der vollständigen Produktion beginnen.

Wie sich Laminierungs- und Prepreg-Trends auf Montage und Zuverlässigkeit auswirken

Der Laminierungsprozess bestimmt, wie gut das Prepreg fließt und sich mit der Kupferfolie und den Innenschichten verbindet. Wenn der Pressdruck oder die Temperatur zu niedrig sind, entstehen Hohlräume oder eine unvollständige Benetzung. Wenn der Wert zu hoch ist, kann es zu Harzmangel oder Glasfaserverzerrungen kommen. Diese Defekte sind möglicherweise an der Oberfläche nicht sichtbar, können jedoch bei Temperaturwechsel oder Vibration zu Ausfällen führen.

Bei Starrflex- und Starrflex-Boards ist der Laminierungsprozess noch kritischer. Das flexible Material hat einen anderen Wärmeausdehnungskoeffizienten als das starre Material und die Übergangszone ist eine häufige Fehlerstelle. Der Flex PCB-Herstellungsprozess: Materialauswahl, Ätzung und Laminierung behandelt die Schritte zur Materialauswahl und Laminierung im Detail. Eine umfassendere Übersicht über den Prozess finden Sie im Leitfaden Flex PCB Manufacturing Process: An Overview for Beginners.

Bei hochdichten Verbindungsprojekten (HDI) und Starrflex-Projekten ist das Materialrisiko höher, da die Features kleiner und die Anzahl der Schichten höher ist. Der Artikel How to Evaluate Advanced PCB Technology Risk for HDI and Rigid-Flex Projects erklärt, wie diese Risiken bewertet werden. Wenn Sie auch Montagerisiken verwalten, bietet der Artikel How to Evaluate SMT Assembly Risk from PCB Manufacturing and Sourcing Trends einen ergänzenden Rahmen. Zu montagespezifischen Bedenken, einschließlich COB- und Drahtbonden, siehe So bewerten Sie das SMT-Montagerisiko aus PCB-Montage- und COB-Trends.

Häufig gestellte Fragen

Warum wirken sich Laminierungs- und Prepreg-Trends auf das PCB Materialrisiko aus?

Laminierungs- und Prepreg-Trends wirken sich auf das Materialrisiko aus, da sich die Harzchemie, der Glasstil und die Verfügbarkeit von Kupferfolie mit der Marktnachfrage ändern. Wenn ein Prepreg knapp wird oder sich sein Aushärtungsprofil ändert, können sich die Impedanz, Dicke und Zuverlässigkeit Ihrer Platine ändern. Überprüfen Sie die aktuellen Produktinformationen des Laminatherstellers und die Liste der zugelassenen Lieferanten Ihres Herstellers, bevor Sie den Aufbau abschließen.

Was sind häufige Fehler bei der Auswahl von Prepreg für einen PCB-Stackup?

Ingenieure verwechseln häufig eine generische FR-4-Sorte mit einem bestimmten Harzsystem. Beispielsweise überlebt ein Standard-FR-4 mit Tg 140 °C möglicherweise das bleifreie Reflow-Löten nicht, wenn das Prepreg eine hohe Z-Achsen-Ausdehnung aufweist. Ein weiterer Fehler besteht darin, den Glasstil zu ignorieren. Ein 7628-Glas hat eine andere Harzfüllung und Dielektrikumsdicke als 2116, sodass sich bei einer Änderung die Impedanz ändert. Geben Sie immer die genaue Teilenummer des Prepregs an und bestätigen Sie, dass es auf Lager ist.

Welche Informationen sollten im RFQ für Prepreg-Materialien enthalten sein?

Geben Sie für eine Platine mit kontrollierter Impedanz den Zielimpedanzwert, die Toleranz, die Referenzebenenschicht und die von Ihnen angenommene Dielektrizitätskonstante (Dk) an. Der Hersteller passt die Leiterbahnbreite und den Abstand an, benötigt jedoch Ihren Dk- und Verlustfaktor (Df) für das jeweilige Prepreg. Geben Sie außerdem die Betriebsfrequenz und die erforderliche Dk-Stabilität über die Temperatur an.

Wie überprüfen Sie die Prepreg-Qualität vor und während der PCB-Herstellung?

Überprüfen Sie vor dem Bau das Laminatdatenblatt auf Tg, Td und Z-Achsen-WAK. Überprüfen Sie bei Platten mit vielen Lagen oder dicken Platten den Harzgehalt und die Fließfähigkeit des Prepregs, um Hohlräume zu vermeiden. Überprüfen Sie bei der Eingangskontrolle die Prepreg-Chargennummer und stellen Sie sicher, dass der Glasstil und der Harzgehalt mit der Spezifikation übereinstimmen. Fordern Sie bei kritischen Platten nach dem Laminieren einen Querschnitt an, um auf Harzmangel oder Hohlräume zu prüfen.

Wie sollte ein PCB-Designer auf eine Prepreg-Ersatzanfrage reagieren?

Wenn ein Prepreg nicht verfügbar ist, kann der Hersteller einen Ersatz vorschlagen. Vergleichen Sie vor der Annahme Dk/Df bei Ihrer Betriebsfrequenz, Tg und Z-Achsen-WAK. Eine kleine Änderung von Dk kann die Impedanz um mehrere Ohm verschieben. Führen Sie daher Ihren Feldlöser mit den neuen Materialdaten erneut aus. Stellen Sie außerdem sicher, dass das Harzsystem des Ersatzes mit Ihrer Oberflächenbeschaffenheit und Ihrem Montageprofil kompatibel ist.
