Direkte Antwort
Um das Montagerisiko von SMT anhand von Partnerschaftstrends zu bewerten, müssen Sie analysieren, wie sich ein Hersteller über mehrere Aufträge hinweg verhält, und nicht nur ein einzelnes Angebot prüfen. Ein Partner, der kontinuierlich DFM Feedback, Beschaffungswarnungen und Ertragsdaten bereitstellt, wird Ihr Montagerisiko wahrscheinlich besser verwalten als einer, der nur auf Probleme reagiert. Partnerschaftstrends zeigen Prozessreife, Kommunikationsdisziplin und technische Tiefe – Signale, die vorhersagen, ob Ihr nächster Build pünktlich ankommt und zuverlässig funktioniert.
Warum Partnerschaftstrends wichtiger sind als ein einzelnes Zitat
Ein einziges Angebot informiert Sie über Preis, Lieferzeit und Kapazität. Es sagt Ihnen nicht, wie der Partner mit einer plötzlich veralteten Komponente, einem marginalen Schablonendesign oder einem feuchtigkeitsempfindlichen BGA umgeht, der zu lange im Regal lag. Diese Ergebnisse hängen von Verhaltensmustern ab, die nur über mehrere Interaktionen hinweg sichtbar werden.
Wenn Sie das SMT Montagerisiko anhand von Partnerschaftstrends bewerten, suchen Sie nach Beweisen dafür, wie der Hersteller über technische Probleme denkt. Ein Partner, der regelmäßig BOM Feedback sendet, bevor Sie danach fragen, Teile mit langem Vorlauf während der RFQ-Überprüfung markiert und Reflow-Profile für jeden Platinentyp dokumentiert, zeigt Ihnen seinen Standardbetriebsmodus. Dieser Standardmodus bestimmt Ihren Build, wenn etwas schief geht.
Das umgekehrte Muster ist ebenfalls aufschlussreich. Wenn ein Partner nur kommuniziert, wenn er auf ein Problem stößt, wenn seine Beschaffungsaktualisierungen eintreffen, nachdem die Verzögerung bereits eingetreten ist, oder wenn er auf Anfrage keine Prozessdokumentation erstellen kann, sind das Risikosignale. Sie weisen auf eine reaktive Organisation hin, die Probleme wahrscheinlich an Sie weitergibt.
Weitere Informationen zum Zusammenspiel von Beschaffungsverhalten und Partnerschaftsdynamik finden Sie unter So bewerten Sie das Montagerisiko von SMT durch Beschaffungs- und Partnerschaftstrends.
Beschaffungsverhalten als Risikoindikator
Bei der Komponentenbeschaffung tritt das SMT Montagerisiko oft zuerst auf. Der von Ihnen gesendete BOM ist selten der BOM, der erstellt wird. Teile gehen aus, die Vorlaufzeiten verlängern sich und Ersatzprodukte müssen qualifiziert werden. Wie ein Partner mit diesen Ereignissen umgeht, verrät viel über sein Risikoprofil.
Wie gutes Beschaffungsverhalten aussieht
Ein erfahrener EMS-Partner überprüft Ihren BOM in der RFQ-Phase und gibt Feedback zu jeder Werbebuchung. Sie kennzeichnen Teile mit langen Vorlaufzeiten, identifizieren veraltete Komponenten und schlagen Alternativen mit kompatiblen elektrischen Spezifikationen und Gehäuseabmessungen vor. Sie tun dies, bevor Sie nachfragen, weil sie wissen, dass ein Beschaffungsproblem, das während der Produktion entdeckt wird, weitaus teurer ist als eines, das bei der Angebotserstellung festgestellt wird.
Zu einem guten Beschaffungsverhalten gehört auch Transparenz über den Bestandsstatus. Wenn der Partner einen Pufferbestand für gemeinsame passive Produkte unterhält oder Beziehungen zu autorisierten Händlern aufgebaut hat, sollte er Ihnen dies mitteilen. Wenn sie jeden Build auf dem freien Markt kaufen, ist das ein Risikofaktor, den Sie kennen müssen.
Warnsignale in Beschaffungsmustern
Achten Sie auf Partner, die Ihren BOM kommentarlos akzeptieren. Ein BOM mit einer Vorlaufzeit von 52 Wochen und keinem Stellvertreter ist ein Risiko, das sofort gemeldet werden sollte. Wenn der Partner es nicht bemerkt, führt er nicht die technische Prüfung durch, für die Sie bezahlen.
Ein weiteres Warnsignal ist ein Partner, der Teile ohne dokumentierte Genehmigung austauscht. Der Austausch von Komponenten erfordert Prüfungen der elektrischen und thermischen Kompatibilität, nicht nur die Anpassung des Pin-für-Pin-Footprints. Ein Partner, der einen Widerstand mit einer Toleranz von 1 % gegen einen Teil mit einer Toleranz von 5 % austauscht oder die Nennspannung eines Kondensators ändert, birgt ohne Ihre Zustimmung ein Risiko für Ihr Design.
Weitere Informationen dazu, wie sich Bestandstransparenz und Beschaffungsmuster auf das Montagerisiko auswirken, finden Sie unter So bewerten Sie das SMT-Montagerisiko anhand von Bestands- und Beschaffungstrends.
Prozessdokumentation: The Engineering Paper Trail
Die Prozessdokumentation ist einer der am wenigsten genutzten Risikoindikatoren bei der SMT Baugruppenbewertung. Die Dokumente, die ein Partner auf Anfrage vorlegen kann, zeigen, wie viel technische Kontrolle er tatsächlich in der Produktion ausübt.
Dokumente, die Sie anfordern sollten
Fordern Sie ein Muster-Reflow-Profil für eine Platine an, die Ihrer ähnelt. Das Profil sollte die Rampenrate, die Einweichzeit, die Spitzentemperatur und die Zeit über Liquidus anzeigen. Vergleichen Sie es mit dem Lotpasten-Datenblatt und den Feuchtigkeitsempfindlichkeitswerten der Komponenten. Kann der Partner kein Profil erstellen oder entspricht das Profil nicht den Pastenvorgaben, liegt ein Risiko vor.
Regeln für das Schablonendesign anfordern. Ein Partner mit definierten Öffnungsverhältnissen, Flächenverhältnissen und Schablonendickenrichtlinien steuert die Pastenfreisetzung und die Bildung von Lötstellen gezielt. Ein Partner, der ohne weitere Details sagt „Wir verwenden eine Standardschablone“, berücksichtigt möglicherweise nicht Fine-Pitch-Komponenten, BGAs oder Mixed-Technology-Boards.

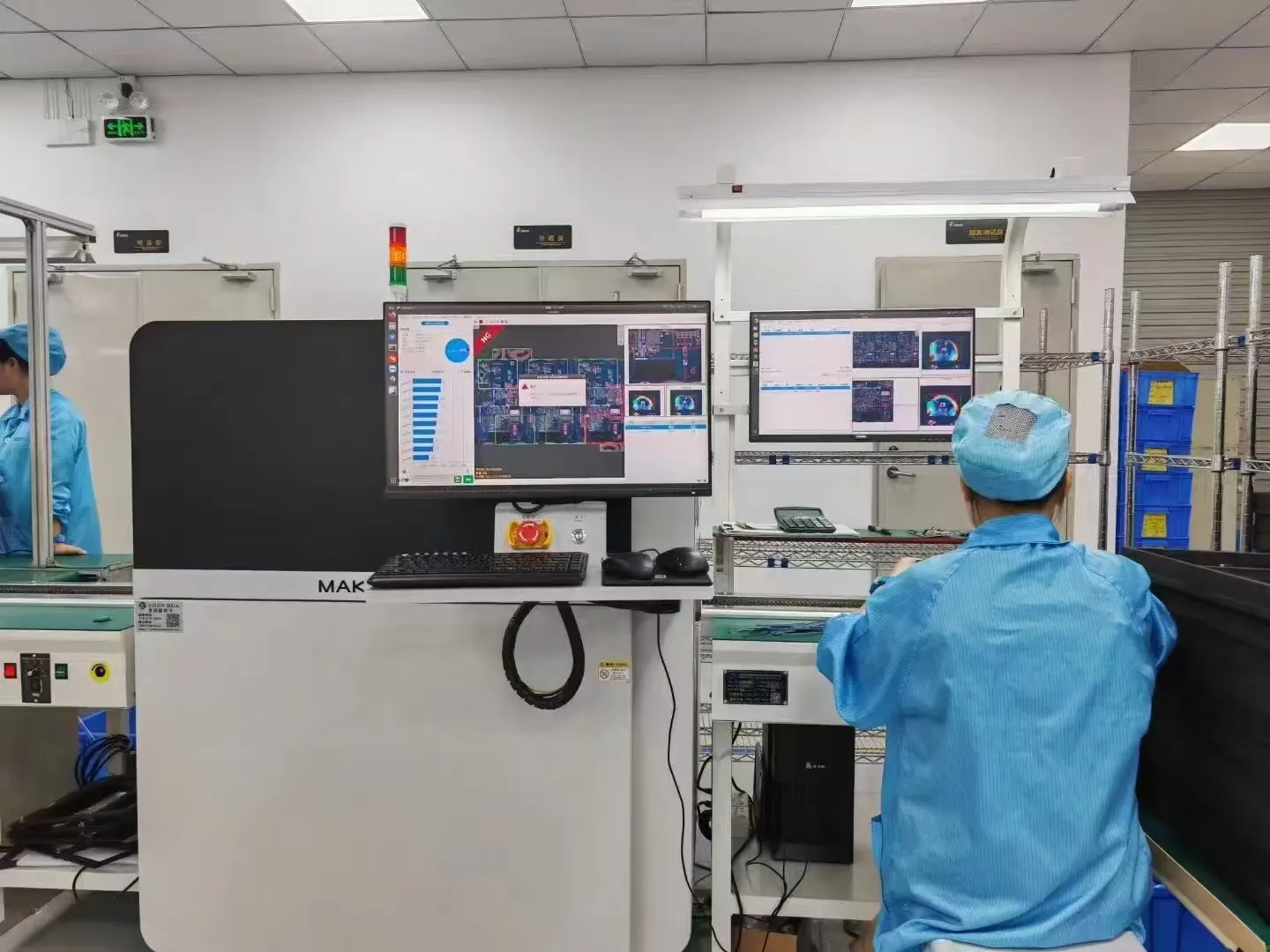

Fragen Sie nach Inspektionskriterien. Verwendet der Partner AOI auf jedem Board? Führen sie eine Röntgenprüfung an BGA- und QFN-Paketen durch, bei denen Lötstellen verborgen sind? Verfügen sie über Verfahren zur Erstmusterprüfung, die die Platzierung, Polarität und Lötqualität der Komponenten vor dem vollständigen Produktionslauf überprüfen?
Was Ihnen die Dokumente sagen
Die Prozessdokumentation ist ein Beweis für die technische Absicht. Ein Partner, der über dokumentierte Reflow-Profile, Schablonen-Designregeln und Prüfkriterien verfügt, führt einen kontrollierten Prozess durch. Sie haben Entscheidungen darüber getroffen, wie mit unterschiedlichen Gehäusetypen, Platinendicken und Komponentendichten umgegangen werden soll. Sie können auch Fehler beheben, wenn etwas schief geht, da sie über eine Ausgangsbasis verfügen, mit der sie vergleichen können.
Ein Partner ohne diese Dokumentation läuft mit Stammeswissen. Ihr Prozess mag die meiste Zeit funktionieren, aber wenn er fehlschlägt, gibt es keine systematische Möglichkeit, die Grundursache zu finden. Bei komplexen Baugruppen stellt dies ein erhebliches Risiko dar.
Eine umfassendere Übersicht darüber, wie sich Bestandstrends auf die Prozessplanung und das Risiko auswirken, finden Sie unter So bewerten Sie das Montagerisiko von SMT anhand von Bestandstrends.
Kommunikationsrhythmus als Frühindikator
Kommunikationsmuster sind ein führender Indikator dafür, wie sich eine Partnerschaft unter Druck entwickeln wird. Die Häufigkeit und Qualität der Updates, die Sie vor, während und nach einem Build erhalten, verdeutlichen den Projektmanagement-Reifegrad des Partners.
Wie gesunde Kommunikation aussieht
Zu einer gesunden Partnerschaft gehören proaktive Updates zu definierten Meilensteinen. Sie sollten vom Partner hören, wann die BOM-Überprüfung abgeschlossen ist, wann Komponenten bestätigt sind, wann die Schablone geschnitten ist, wann der erste Artikel die Prüfung besteht und wann die Platinen versendet werden. Jedes Update sollte relevante Daten enthalten, nicht nur ein Statuswort.
Ertragsdaten sind besonders wertvoll. Ein Partner, der Ertragsinformationen über Builds hinweg austauscht, verschafft Ihnen Einblick in die Prozessstabilität. Bei konstant hohen Erträgen ist der Prozess unter Kontrolle. Wenn die Renditen schwanken, möchten Sie wissen, warum und was dagegen unternommen wird.
Änderungsmitteilungen sind ein weiteres Kommunikationssignal. Wenn eine Komponente das Ende ihrer Lebensdauer erreicht, eine Prozessänderung geplant ist oder eine Testvorrichtung geändert werden muss, sollte der Partner Sie darüber informieren, bevor sich die Änderung auf Ihren Build auswirkt. Ein Partner, der Änderungen im Nachhinein kommuniziert, verwaltet sein eigenes Risiko, nicht Ihres.
Warnsignale für die Kommunikation
Schweigen ist das häufigste Warnsignal. Wenn Sie dem Partner nach Updates suchen müssen, Ihre E-Mails tagelang unbeantwortet bleiben oder Statusberichte verspätet eintreffen, wird sich dieses Muster nicht verbessern, wenn bei Ihrem Build ein Problem auftritt.
Auch vage Kommunikation ist ein Risiko. Ein Partner, der ohne Einzelheiten sagt „Wir arbeiten daran“, stellt Ihnen nicht die Informationen zur Verfügung, die Sie für Ihre Entscheidungen benötigen. Sie möchten hören: „Das Paket BGA hat ein Koplanaritätsproblem und wir bewerten das Design der Schablonenöffnung neu“ und nicht: „Wir kümmern uns darum.“
Für eine verwandte Perspektive darüber, wie sich Montage- und Chip-on-Board-Trends auf Kommunikations- und Prozessanforderungen auswirken, lesen Sie How to Evaluate SMT Assembly Risk from PCB Assembly and COB Trends.
Verwenden eines strukturierten RFQ zur Erfassung von Risikodaten
Der RFQ ist Ihr primäres Tool zum Sammeln der Daten, die Sie zur Bewertung des Partnerschaftsrisikos benötigen. Ein strukturierter RFQ zwingt den Partner, auf spezifische technische Fragen zu antworten, was seine Prozessreife und Liebe zum Detail offenbart.
Was im RFQ enthalten sein soll
Ihr RFQ sollte den vollständigen BOM mit Herstellerteilenummern, Mengen und zugelassenen Alternativen enthalten. Fügen Sie die Schwerpunktdatei und Pick-and-Place-Daten hinzu, damit der Partner die Komponentendichte und die Platzierungskomplexität beurteilen kann. Geben Sie den PCB-Aufbau, das Kupfergewicht und die Oberflächenbeschaffenheit an, damit sie die Lötanforderungen beurteilen können.
Stellen Sie konkrete Fragen zur Prozessfähigkeit. Fordern Sie deren Reflow-Profilparameter, Schablonendesignregeln und Inspektionsverfahren an. Fragen Sie nach der Handhabung von MSD und ob sie J-STD-020 für die Feuchtigkeitsempfindlichkeitsklassifizierung und J-STD-033 für Backen und Handhabung befolgen. Fragen Sie nach der BGA Koplanaritätsprüfung und der Möglichkeit zur Röntgeninspektion.
So vergleichen Sie Antworten
Erstellen Sie eine Bewertungsmatrix, die technische Antworten stärker gewichtet als den Preis. Ein Partner, der Ihre Prozessfragen detailliert und konkret beantwortet, beweist Leistungsfähigkeit. Ein Partner, der allgemeine Antworten gibt oder fragt, warum Sie die Informationen benötigen, zeigt Ihnen sein Risikoprofil.
| Evaluation Criteria | Low Risk Signal | High Risk Signal |
|---|---|---|
| BOM feedback | Flags long-lead and obsolete parts with alternates | Accepts BOM without comment |
| Sourcing transparency | Provides sourcing status and inventory visibility | Vague about component availability |
| Process documentation | Provides reflow profiles, stencil rules, inspection criteria | Cannot produce process documents |
| Communication cadence | Proactive updates with yield data and change notices | Reactive, vague, or silent |
| MSD handling | Documents J-STD-020/J-STD-033 procedures | No defined MSD handling process |
Mithilfe der Bewertungsmatrix können Sie Partner hinsichtlich des Risikos und nicht nur des Preises vergleichen. Ein Partner, der 5 % mehr kostet, aber detailliertes DFM Feedback und eine Prozessdokumentation bereitstellt, wird Ihnen wahrscheinlich mehr ersparen, indem er Nacharbeit und Verzögerungen vermeidet.
Eine verwandte Ansicht darüber, wie PCB Fertigungs- und Beschaffungstrends mit dem Montagerisiko interagieren, finden Sie unter So bewerten Sie das SMT Montagerisiko aus PCB Fertigungs- und Beschaffungstrends.
Häufige Fehler bei der Risikobewertung von Partnerschaften
Ingenieure machen bei der Bewertung von SMT Montagepartnern mehrere vorhersehbare Fehler. Das Erkennen dieser Muster hilft Ihnen, sie zu vermeiden.
Fehler 1: Angenommen, Fabrikgröße ist gleichbedeutend mit Zuverlässigkeit
Eine große Fabrik mit vielen Maschinen kann immer noch über eine schlechte Prozesskontrolle verfügen. Die Anzahl der Pick-and-Place-Maschinen gibt Aufschluss über die Kapazität, nicht über die Qualität. Bewerten Sie stattdessen die technische Dokumentation, Inspektionsverfahren und Kommunikationsmuster des Partners.
Fehler 2: Schnellen Angeboten vertrauen
Ein Angebot, das innerhalb weniger Stunden eintrifft, kann bedeuten, dass der Partner die DFM-Überprüfung übersprungen hat. Eine gründliche DFM-Analyse braucht Zeit, insbesondere bei komplexen Platinen mit gemischten Gehäusetypen. Ein schnelles Angebot ist kein Zeichen von Effizienz; es kann ein Zeichen für oberflächliches technisches Engagement sein.
Fehler 3: Ignorieren der MSD-Behandlung
Feuchtigkeitsempfindliche Geräte erfordern spezielle Handhabungsverfahren. Wenn ein BGA zu lange außerhalb seines Feuchtigkeitssperrbeutels verbleibt, muss er vor dem Reflow-Verfahren gebacken werden. Ein Partner, der die J-STD-033-Verfahren nicht befolgt, riskiert latente Lötstellenfehler, die möglicherweise erst auftreten, wenn die Platine im Einsatz ist.
Fehler 4: Konzentrieren Sie sich nur auf den Preis
Der Preis ist die am einfachsten zu vergleichende Variable, aber nicht die wichtigste. Ein niedriges Angebot kann ein schlechtes Schablonendesign, eine schwache Reflow-Kontrolle oder einen Mangel an Röntgeninspektion verbergen. Die Kosten einer ausgefallenen Platine vor Ort übersteigen die Einsparungen durch ein niedriges Montageangebot bei weitem.
> Practical note: When evaluating a new partner, ask for a reference board they have built recently. Review the reflow profile, inspection data, and yield metrics. This gives you concrete evidence of their process capability without requiring a test build.
Ein praktisches Evaluierungsbeispiel
Betrachten Sie eine Platine mit einem BGA-Raster von 0,8 mm, mehreren QFN-Gehäusen und einem Mixed-Signal-Bereich mit passiven Bauteilen mit feinem Pitch. Der Aufbau besteht aus 4 Schichten, 1,6 mm dick, mit 1 Unze Kupfer auf den Außenschichten und 0,5 Unzen auf den Innenschichten. Die Oberflächenbeschaffenheit ist ENIG.
Wenn Sie dieses Board an zwei potenzielle Partner senden, unterscheiden sich die Antworten erheblich.
Partner A gibt ein Angebot mit einer BOM-Bewertung zurück, in der zwei Komponenten mit einer Vorlaufzeit von 26 Wochen gekennzeichnet sind und qualifizierte Alternativen vorgeschlagen werden. Sie enthalten eine Empfehlung für ein Reflow-Profil basierend auf der MSL-Bewertung des BGA und der Lotpastenspezifikation. Sie fragen nach den Koplanaritätsanforderungen des BGA und ob eine Röntgenprüfung für die QFN-Pakete erforderlich ist.
Partner B gibt ein Angebot ohne BOM Kommentare zurück. Sie geben eine Standardvorlaufzeit und einen Standardpreis an. Wenn Sie nach Reflow-Profilen fragen, sagen sie, dass sie ihr Standardprofil verwenden werden. Sie fragen nicht nach den Paketen BGA oder QFN.
Die Risikoeinschätzung ist eindeutig. Partner A demonstriert technisches Engagement, Prozesskenntnisse und Kommunikationsdisziplin. Partner B zeigt Ihnen, dass er Ihr Board als generisches Produkt und nicht als technische Herausforderung behandelt. Der Preisunterschied zwischen den beiden Notierungen ist weniger wichtig als der Risikounterschied.
Wann ist der Hersteller einzubeziehen?
Beziehen Sie den Hersteller frühzeitig in den Designprozess ein, nicht erst, nachdem das Design eingefroren ist. Ein Partner, der Ihren Aufbau, die Komponentenauswahl und die Anschlussmuster vor der Herstellung des PCB überprüft, kann Risiken identifizieren, deren Behebung später teuer ist.
Geben Sie Ihre Designdateien, BOM und Montagezeichnungen während der RFQ-Phase frei. Bitten Sie um DFM Feedback, bevor Sie sich auf die Herstellung festlegen. Ein Partner, der detaillierte DFM Kommentare abgibt, zeigt Ihnen seine technische Tiefe und sein Engagement für Ihren Erfolg.
Ziehen Sie bei komplexen Baugruppen eine Überprüfung des Entwurfs für die Baugruppe in Betracht, bevor Sie das Layout fertigstellen. Der Partner kann Komponentenabstände, Pad-Größen, thermische Entlastungsmuster und Testpunktplatzierung bewerten. Diese Faktoren beeinflussen die Qualität der Lötverbindung, den Inspektionsumfang und die Testbarkeit.
Omini geht bei der Partnerschaftsbewertung folgendermaßen vor: Wir behandeln jeden RFQ als technisches Gespräch, nicht als Transaktion. Die von uns gestellten Fragen und die von uns bereitgestellte Dokumentation sollen Ihnen einen Einblick in unseren Prozess geben, bevor Sie sich verpflichten.
FAQ
Warum ist die Bewertung des SMT Montagerisikos aufgrund von Partnerschaftstrends wichtig?
Partnerschaftstrends zeigen, wie sich ein Hersteller im Laufe der Zeit verhält. Ein Partner, der kontinuierlich DFM Feedback, Beschaffungswarnungen und Ertragsdaten bereitstellt, wird Ihr Montagerisiko wahrscheinlich besser verwalten als einer, der nur auf Probleme reagiert. Einfache Anführungszeichen verbergen Verhaltensmuster, die nur bei mehreren Interaktionen auftreten.
Wo machen Ingenieure Fehler bei der Bewertung des SMT Montagerisikos?
Ingenieure konzentrieren sich oft nur auf Preis und Lieferzeit und ignorieren dabei die Beschaffungsstabilität des Partners, das BOM Management und die Prozessdokumentation. Ein niedriges Angebot kann ein schlechtes Schablonendesign, eine schwache Reflow-Kontrolle oder eine fehlende Röntgenprüfung für BGA-Baugruppen verbergen. Diese Faktoren beeinflussen die Zuverlässigkeit und Feldleistung.
Wie kann ich das SMT-Montagerisiko vor einem Build überprüfen?
Fordern Sie Belege an: ein Beispiel eines Reflow-Profils, Designregeln für die Schablonenöffnung und einen Plan zur Erstmusterprüfung. Überprüfen Sie, wie sie mit feuchtigkeitsempfindlichen Geräten umgehen und ob sie J-STD-020 für die Feuchtigkeitsklassifizierung und J-STD-033 für Backen und Handhabung befolgen. Fordern Sie Ertragsdaten von ähnlichen Builds an.
Welche Informationen gehören in den RFQ, um das Partnerschaftsrisiko zu bewerten?
Fügen Sie BOM mit Hersteller-Teilenummern, Mengen und Alternativen hinzu; die Schwerpunktdatei und Pick-and-Place-Daten; der Stapel und das Kupfergewicht; und alle besonderen Anforderungen wie BGA Koplanarität oder Röntgenprüfung. Dadurch kann der Partner eine realistische Risikoeinschätzung abgeben und sein technisches Engagement demonstrieren.
Was sind häufige falsche Annahmen über SMT Versammlungspartnerschaften?
Angenommen, ein Partner mit einer großen Fabrik ist automatisch zuverlässig oder ein Partner, der schnell Angebote macht, ist technisch kompetent. Schnelle Angebote können bedeuten, dass sie die Rezension von DFM übersprungen haben. Gehen Sie außerdem davon aus, dass alle Partner mit MSD korrekt umgehen; Fragen Sie nach deren Handhabungsverfahren und stellen Sie sicher, dass sie J-STD-033 befolgen.
