Respuesta directa
La evaluación avanzada de riesgos tecnológicos PCB es el proceso de identificar qué HDI y características de diseño rígido-flexibles quedan fuera de la capacidad de fabricación estándar antes de comprometerse con la fabricación. El riesgo se evalúa revisando el número de capas, el tipo, la simetría de apilamiento, la selección de materiales y las restricciones de ensamblaje con respecto a los límites del proceso documentados. Esta revisión se realiza antes de la verificación DFM, no después, porque HDI y rígido-flexibles requieren reglas de diseño diferentes a las de los tableros multicapa estándar.
El problema principal es que HDI y los tableros rígidos-flexibles introducen procesos como perforación láser, laminación secuencial y manejo flexible de materiales que las reglas de diseño estándar no cubren. Una verificación multicapa estándar DFM no detectará violaciones de la relación de aspecto de microvía, errores de radio de curvatura flexible ni problemas de discrepancia en el CTE del material. Necesita un marco de evaluación estructurado que aborde estas áreas de riesgo específicas antes de enviar archivos a fabricación.
---
Por qué HDI y la evaluación de riesgos rígido-flexible son importantes antes de la fabricación
HDI y los tableros rígido-flexibles fallan de manera diferente a los tableros multicapa estándar. Una placa estándar de 4 capas con vías de orificio pasante tiene modos de falla predecibles: ruptura por perforación, fatiga de la unión soldada o ruptura dieléctrica. Una placa HDI con microvías apiladas y via-in-pad tiene modos de falla adicionales: separación de microvías de la plataforma de captura, agrietamiento del barril debido al ciclo térmico y recesión de la resina durante la laminación. Un tablero rígido-flexible tiene modos de falla completamente diferentes: agrietamiento de la capa flexible en el radio de curvatura, delaminación entre las capas flexibles y rígidas y fatiga del cobre después de flexión repetida.
Estos modos de falla no son teóricos. Están documentados en IPC-6012 para la calificación rígida PCB y en la familia IPC-2221 para pautas de diseño. Pero los estándares sólo definen el marco; no le dicen si su acumulación específica se puede fabricar en una fábrica determinada. Esa determinación requiere una revisión de riesgos específica del fabricante.
El costo de saltarse esta evaluación es alto. Un ciclo de rediseño para una placa HDI con 8 o más capas y microvías apiladas puede tardar de 2 a 4 semanas. Un rediseño rígido-flexible puede llevar más tiempo porque el abastecimiento de material flexible y las herramientas de laminación son especializados. También enfrenta un riesgo de confiabilidad: una placa que pasa la prueba eléctrica pero falla después de 500 ciclos térmicos es peor que una placa que no pasa la revisión DFM antes de tiempo.
---
Evaluación del riesgo de apilamiento y recuento de capas
La acumulación es el primer punto de control de riesgos. Para HDI, las variables clave son el recuento de capas, el tipo de vía y los pasos de laminación secuencial. Para rígido-flexible, las variables clave son el número de capas flexibles, el diseño de transición de flexible a rígido y el equilibrio general del espesor.

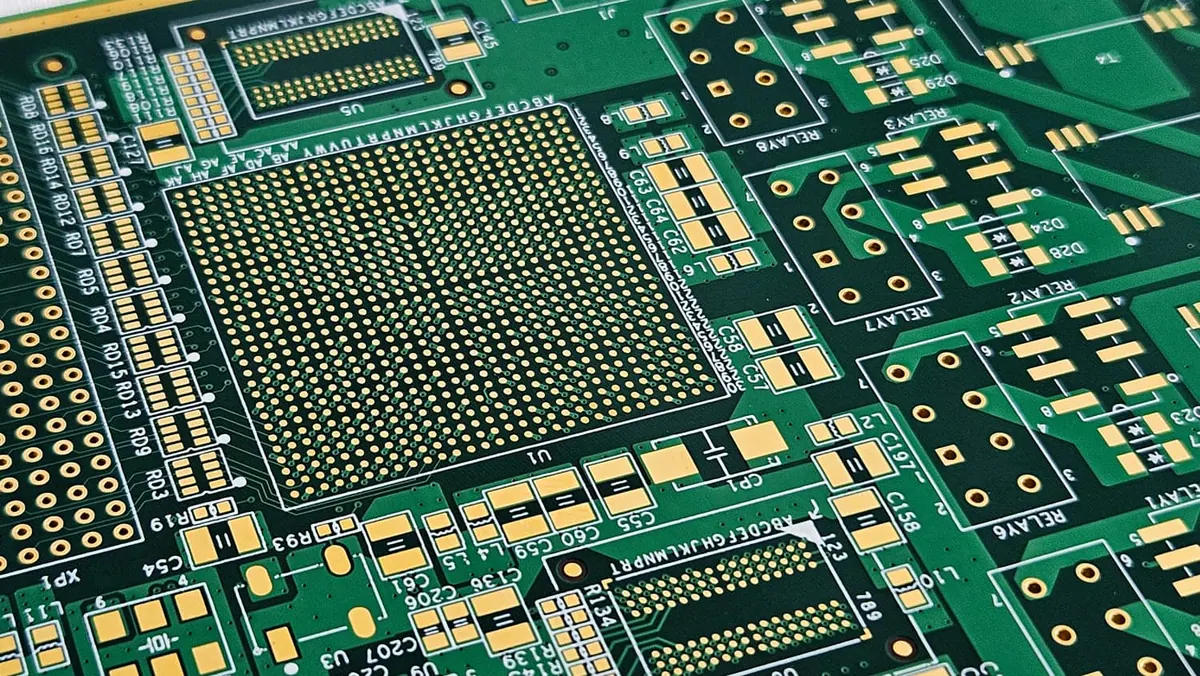

HDI Factores de riesgo de acumulación
Las acumulaciones HDI se clasifican según el número de ciclos de laminación secuenciales. Cada paso de laminación secuencial añade riesgo de registro porque cada capa debe alinearse con la laminación anterior dentro de tolerancias estrictas. El riesgo aumenta con cada ciclo de laminación, no linealmente sino multiplicativamente, porque el registro incorrecto se agrava.
Evalúe estas variables específicas:
| Risk Variable | Low Risk | Medium Risk | High Risk |
|---|---|---|---|
| Via type | Through-hole only | 1 microvia layer pair | Stacked microvias, 2+ layers |
| Via-in-pad | None | Plated over, not filled | Filled and plated, blind |
| Sequential lamination | 1 cycle | 2 cycles | 3+ cycles |
| Aspect ratio (laser via) | < 0.5:1 | 0.5-0.8:1 | > 0.8:1 |
| Core thickness | Standard 0.1-0.2 mm | Thin core 0.05-0.1 mm | Ultra-thin < 0.05 mm |
La relación de aspecto de una microvía perforada con láser es la relación entre el espesor dieléctrico y el diámetro de la vía. Un dieléctrico de 0,06 mm con una vía de 0,1 mm proporciona una relación de aspecto de 0,6:1, que es manejable. Un dieléctrico de 0,1 mm con la misma vía de 0,1 mm proporciona una relación de 1:1, que es más difícil de recubrir de manera confiable.
Para obtener una explicación más profunda de cómo interactúan estas variables, consulte HDI PCB Tecnología: de conceptos básicos a conceptos avanzados. El artículo cubre cómo el apilamiento y la laminación secuencial afectan la libertad de diseño y el rendimiento de fabricación.
Factores de riesgo de apilamiento rígido-flexible
Las acumulaciones rígido-flexibles agregan el material flexible como una capa o capas internas. Las variables de riesgo son diferentes:
- Recuento de capas flexibles: 1 o 2 capas flexibles son estándar. Más de 3 capas flexibles requieren una laminación más compleja y aumentan el riesgo de un registro incorrecto de capa a capa en la zona flexible.
- Espesor flexible: El material flexible estándar es de 25 a 50 micrones de poliimida con 12 a 35 micrones de cobre. Las pilas flexibles más gruesas reducen la capacidad de flexión pero mejoran la estabilidad dimensional.
- Transición de flexión a rígida: la zona de transición donde las capas flexibles salen de la sección rígida es el área de mayor tensión. Una transición adecuada utiliza un radio de curvatura gradual, no una salida brusca de 90 grados.
- Cubierta frente a máscara de soldadura: los circuitos flexibles utilizan una cubierta (película de poliimida con adhesivo) en lugar de una máscara de soldadura. Coverlay tiene diferentes tolerancias de espesor y características de registro.
Para conocer los detalles específicos de laminación y selección de materiales, revise Flex PCB Proceso de fabricación: selección de materiales, grabado y laminación. Esto cubre cómo la elección del material afecta el proceso de laminación y las propiedades mecánicas finales.
Regla de simetría de apilamiento
El apilamiento debe ser simétrico alrededor del eje central. Esto se aplica tanto a HDI como a rígido-flexible. Una acumulación asimétrica provoca deformación durante la laminación porque el cobre y los materiales dieléctricos se expanden y contraen a diferentes velocidades durante el enfriamiento. La deformación afecta la confiabilidad de las uniones de soldadura, la precisión de la colocación de los componentes y la planitud del panel durante el ensamblaje.
Para una placa HDI de 10 capas, el peso del cobre y el espesor dieléctrico de la capa 1 deben coincidir con las capas 10, la capa 2 debe coincidir con la capa 9, y así sucesivamente. Para rígido-flexible, la posición de la capa flexible también debe ser simétrica. Una capa flexible colocada en la capa 3 en una pila de 8 capas debe reflejarse en una capa flexible en la capa 6, o la tabla se curvará.
---
Evaluación de riesgos de selección de materiales
La selección de materiales impulsa el costo, la confiabilidad y la capacidad de fabricación. Para HDI, el principal riesgo del material es la temperatura de transición vítrea (Tg) y el coeficiente de expansión térmica (CTE) del laminado. Para rígido-flexible, el principal riesgo es la compatibilidad del material flexible con el sistema laminado rígido.
HDI Riesgo material
El estándar FR-4 con una Tg de 130-140°C es insuficiente para tableros HDI con múltiples ciclos de laminación secuencial. Cada ciclo de laminación expone el tablero a temperaturas cercanas a la Tg, lo que puede provocar flujo de resina e inestabilidad dimensional. Utilice materiales con una Tg de 170 °C o superior para HDI con más de 2 ciclos de laminación.
La falta de coincidencia de CTE es otro riesgo. El CTE del eje z del laminado debe ser compatible con el revestimiento de cobre de las microvías. Si el laminado se expande significativamente más que el cobre durante el ciclo térmico, el cilindro de microvía puede agrietarse. Hay materiales con bajo CTE disponibles, pero cuestan más y tienen diferentes características de perforación.
IPC-4101 define la especificación para materiales laminados. Cuando especifique un material, consulte la hoja diagonal IPC-4101 para asegurarse de que el fabricante utilice un material calificado. No confíe en una llamada genérica "FR-4"; especifique la designación exacta IPC-4101 o el número de pieza del fabricante.
Riesgo de material rígido-flexible
Rigid-flex utiliza una película de poliimida o poliéster para las capas flexibles y un laminado rígido compatible para las secciones rígidas. El factor crítico de compatibilidad es el sistema adhesivo. Los adhesivos acrílicos son comunes pero tienen una mayor absorción de humedad y una menor resistencia térmica que los adhesivos a base de epoxi. Para perfiles de reflujo sin plomo (pico de 260 °C), utilice materiales clasificados para esa temperatura.
La vida útil de la fatiga por flexión del material flexible también es un riesgo. Las aplicaciones de flexión dinámica (donde la flexión se dobla durante la operación) requieren un material diferente al de la flexión estática (donde la flexión se dobla solo durante la instalación). La flexión dinámica requiere cobre recocido laminado, que tiene mejor resistencia a la fatiga que el cobre electrodepositado. Especifique el tipo de cobre explícitamente en la leyenda del material.
Para obtener una descripción general del proceso de fabricación flexible y cómo la elección de materiales afecta el producto final, consulte Proceso de fabricación flexible PCB: descripción general para principiantes.
---
DFM Revisión: Lo que faltan los controles estándar
Una revisión estándar DFM verifica el ancho mínimo de la traza, el espaciado, la distancia entre la perforación y el cobre y el registro de la máscara de soldadura. Estas comprobaciones son necesarias pero insuficientes para HDI y rígido-flexible. Las siguientes comprobaciones son específicas de tecnologías avanzadas:
HDI-Comprobaciones DFM específicas
- Tamaño de la plataforma de captura de microvía: la almohadilla de captura debe ser al menos 25 micrones más grande que el diámetro de la microvía en cada lado. Una microvía de 0,1 mm necesita una almohadilla de captura de 0,15 mm como mínimo.
- Relleno y revestimiento de vía en la almohadilla: si coloca una vía en una almohadilla SMD, la vía debe llenarse y revestirse. Las vías sin llenar en las almohadillas provocan que la soldadura se absorba y se anule. Especifique el material de relleno (epóxido conductor o no conductor) y el espesor del revestimiento.
- Apilamiento de microvías: Las microvías apiladas (una directamente encima de otra) requieren más control de proceso que las microvías escalonadas. Si debe apilar, limítelo a 2 microvías de altura y verifique la relación de aspecto del revestimiento.
- Registro de vía ciega: las vías ciegas perforadas desde la capa exterior hasta una capa interior requieren un registro preciso. La tolerancia de perforación a almohadilla para vías ciegas es más estricta que para vías de orificio pasante.
Comprobaciones DFM específicas de rigidez y flexión
- Radio de curvatura de flexión: el radio de curvatura mínimo para una aplicación de flexión dinámica suele ser 10 veces el espesor de flexión. Para flexión estática, es 6x. Una pila flexible de 0,2 mm de espesor necesita un radio de curvatura de 2 mm para aplicaciones dinámicas.
- Espacio de la zona flexible: No se deben colocar componentes, vías ni rellenos de cobre en la zona flexible a menos que estén diseñados específicamente para doblarse. El cobre en el área de curvatura reduce la flexibilidad y provoca grietas.
- Colocación del refuerzo: Los refuerzos (poliimida o FR-4) se utilizan en el área flexible donde se montan los componentes. El refuerzo no debe extenderse hasta la zona de flexión.
- Registro de Coverlay: Coverlay tiene una tolerancia de registro mayor que la máscara de soldadura. Deje un espacio de 0,1 a 0,15 mm entre las aberturas de la cubierta y los elementos de cobre.
Riesgo de utilización del panel
La utilización del panel afecta el costo y la capacidad de fabricación. Los tableros HDI con estructuras de vía complejas requieren más espacio de panel por tablero porque los procesos de laminación y perforación necesitan áreas de herramientas más grandes. Los tableros rígido-flexibles tienen restricciones de panel adicionales porque el material flexible debe encaminarse y el panel debe adaptarse a la forma flexible.
Una placa con un 85% de utilización del panel tiene un riesgo menor que una con un 95% de utilización. El margen adicional permite la desviación de la perforación, el desplazamiento de laminación y la tolerancia del enrutamiento. Si la utilización de su panel supera el 90%, solicite al fabricante que revise la panelización antes de comprometerse.
---
Riesgo de ensamblaje: la variable oculta
El riesgo de ensamblaje para HDI y rígido-flexible suele ser mayor que el riesgo de tablero desnudo. La placa desnuda puede pasar todas las comprobaciones de fabricación, pero el proceso de ensamblaje puede introducir fallas que no son visibles hasta después del reflujo.
Flexión de la zona durante el montaje
La sección flexible de un tablero rígido-flexible es vulnerable durante el montaje. El material flexible tiene una masa térmica menor que el FR-4 rígido, por lo que se calienta y enfría más rápido durante el reflujo. Esto puede hacer que la sección flexible se deforme o que las uniones soldadas cerca de la transición flexible a rígida se agrieten.
Evalúe las siguientes variables de ensamblaje:
- Perfil de reflujo: la temperatura máxima y el tiempo por encima del líquido deben ser compatibles con la clasificación de temperatura del material flexible. Un pico de 260 °C con 30 a 60 segundos por encima de 217 °C es estándar para productos sin plomo, pero el material flexible debe estar clasificado para esto.
- Colocación de componentes cerca de la transición flexible: Los componentes colocados entre 3 y 5 mm de la transición flexible a rígida corren el riesgo de agrietarse la junta de soldadura debido a la tensión. Si es necesario colocar componentes allí, agregue un refuerzo o una zona sin curvatura.
- Manipulación y fijación: la sección flexible debe tener soporte durante la recogida y colocación y el reflujo. Una placa que se flexiona durante la colocación de componentes puede causar desalineación o desintegración.
Para obtener una visión más amplia de los factores de riesgo de ensamblaje, consulte Cómo evaluar SMT riesgo de ensamblaje a partir de PCB tendencias de ensamblaje y COB. El artículo cubre cómo las tendencias de ensamblaje afectan la evaluación de riesgos más allá del tablero simple.
Acceso a pruebas y fijación
Los tableros HDI con componentes de paso fino y los tableros rígido-flexibles con secciones flexibles presentan desafíos de prueba. Las pruebas con sonda voladora son comunes para HDI porque el paso fino dificulta las pruebas basadas en dispositivos. Los tableros rígido-flexibles pueden requerir accesorios de prueba personalizados que soporten la sección flexible durante el sondeo.
Incluya el método de prueba en su RFQ. Si planea utilizar una sonda volante, especifique el paso mínimo de la sonda y los requisitos del punto de prueba. Si planea utilizar un dispositivo, especifique el tipo de dispositivo y la cantidad de puntos de prueba. La falta de esta información hace imposible evaluar el riesgo de la prueba.
---
Ejemplo práctico: evaluación de un tablero HDI de 12 capas con Rigid-Flex
Considere una placa HDI de 12 capas con una sección flexible dinámica de 2 capas. El apilamiento es: 6 capas rígidas, 2 capas flexibles, 6 capas rígidas, con 2 ciclos de laminación secuenciales y microvías apiladas en las secciones rígidas.
Paso 1: Revisión acumulativa
El apilamiento es simétrico: 6 capas rígidas a cada lado de las 2 capas flexibles. Las capas flexibles están centradas, lo cual es bueno. El espesor total del tablero es de 1,6 mm, con la sección flexible de 0,2 mm. La transición de flexible a rígido utiliza un radio de curvatura gradual de 3 mm, que excede la regla de 10x para flexión dinámica (espesor de flexión de 0,2 mm x 10 = 2 mm mínimo). Esto es aceptable.
Paso 2: mediante revisión
Las secciones HDI utilizan microvías apiladas, 2 de alto, con vía-in-pad en las capas exteriores. El diámetro de la microvía es de 0,1 mm con una almohadilla de captura de 0,15 mm. El espesor dieléctrico entre capas es de 0,06 mm, lo que da una relación de aspecto de 0,6:1. Esto está dentro del rango de riesgo medio. La vía interna está llena de epoxi no conductor y recubierta con 15 micras de cobre.
Paso 3: Revisión del material
Las secciones rígidas utilizan una Tg alta FR-4 con una Tg de 180°C. La sección flexible utiliza poliimida con cobre recocido laminado para una vida flexible dinámica. El adhesivo tiene una base epoxi y está clasificado para reflujo a 260 °C. La leyenda del material hace referencia a las hojas de corte IPC-4101 para materiales rígidos y flexibles.
Paso 4: Revisión del ensamblaje
La sección flexible tiene 30 mm de largo con un radio de curvatura de 3 mm. Los componentes se colocan solo en las secciones rígidas, con una zona sin curvatura de 5 mm alrededor de la transición flexible a rígida. El conjunto utiliza un perfil de reflujo estándar sin plomo con un pico de 245 °C. El material flexible está clasificado para esta temperatura.
Paso 5: Revisión de prueba
La placa utiliza pruebas de sonda voladora con un paso mínimo de sonda de 0,3 mm. Los puntos de prueba se colocan únicamente en las secciones rígidas, con un diámetro de almohadilla de prueba de 0,5 mm. La sección flexible no tiene puntos de prueba, lo cual es correcto porque sondear la sección flexible puede dañarla.
Resultado de la evaluación de riesgos
Este tablero es de riesgo medio. Las microvías apiladas y los 2 ciclos de laminación secuenciales requieren un control cuidadoso del proceso, pero el diseño sigue las pautas recomendadas. La sección flexible está bien diseñada con un radio de curvatura y una selección de materiales adecuados. El riesgo de montaje es manejable con la zona sin curvatura y el perfil de reflujo adecuado.
Acciones de reducción de riesgos
- Solicite una revisión DFM del fabricante antes de utilizar las herramientas.
- Solicite un análisis transversal de las microvías después del primer artículo.
- Verifique el radio de curvatura flexible con una prueba de curvatura en el primer artículo.
- Confirme el perfil de reflujo con una ejecución de perfil de temperatura.
---
Creación de un paquete RFQ completo para la evaluación de riesgos
El paquete RFQ determina la calidad de la evaluación de riesgos que recibe. Un RFQ vago produce una evaluación de riesgos vaga. Un RFQ completo permite al fabricante identificar riesgos específicos y proponer mitigaciones.
Requerido RFQ Información
| Information | Ejemplo | Por qué es importante |
|---|---|---|
| Recuento de capas | 12 layers (6+2+6) | Determines lamination complexity |
| Grosor del tablero | 1.6 mm ± 10% | Affects via aspect ratio and impedance |
| Copper weight | 1 oz outer, 0.5 oz inner | Affects etching and plating |
| Material type | High-Tg FR-4, polyimide flex | Affects thermal and mechanical performance |
| Acabado superficial | ENIG, 3-5 microns Au | Affects solderability and shelf life |
| Via style | Stacked microvia, via-in-pad | Determines lamination and drilling process |
| Flex requirements | Dynamic flex, 3 mm bend radius | Determines material and copper type |
| Test method | Flying probe, 0.3 mm pitch | Determines test fixture and coverage |
| Cantidad | 500 boards | Affects panelization and tooling cost |
Errores comunes RFQ
- Falta especificación de material: "FR-4" no es una especificación. Utilice hojas diagonales IPC-4101 o números de pieza del fabricante.
- Falta vía estilo: "Microvías" no es suficiente. Especifique mediante diámetro, plataforma de captura, apilamiento y relleno.
- Faltan requisitos flexibles: la "sección flexible" no es suficiente. Especifique ciclos de vida dinámicos versus estáticos, de radio de curvatura y de flexión.
- Faltan requisitos de prueba: "Prueba eléctrica" no es suficiente. Especifique la sonda voladora frente al dispositivo, el tamaño del punto de prueba y la cobertura.
Un paquete RFQ completo también incluye el plano de apilamiento, el archivo de perforación y las notas de fabricación. Si no está seguro de alguna especificación, solicite una revisión del diseño al fabricante antes de enviar el paquete completo. Un fabricante confiable señalará los problemas antes de comprometerse con las herramientas.
---
Cuándo involucrar al fabricante
Involucrar al fabricante cuando el diseño supere los límites del proceso estándar o cuando las reglas de diseño sean ambiguas. Los desencadenantes específicos incluyen:
- Relación de aspecto de microvía superior a 0,8:1: esto requiere un revestimiento especializado y puede necesitar un tamaño de vía diferente.
- Microvías apiladas de más de 2 de altura: Esto requiere múltiples ciclos de laminación y aumenta el riesgo de registro.
- Radio de curvatura flexible inferior a 6 veces el espesor flexible: Esto requiere un material diferente o una pila flexible más gruesa.
- Componentes dentro de 3 mm de la transición flexible a rígida: esto requiere un refuerzo o un cambio de diseño.
- Utilización del panel superior al 90 %: esto requiere una revisión de la panelización.
Para conocer los fundamentos de la tecnología HDI, consulte Decodificación de interconexión de alta densidad (HDI) Tecnología PCB: descripción general. Esto proporciona antecedentes sobre la tecnología y sus limitaciones de proceso.
> Practical note: When you request a DFM review, provide the complete stackup and material specifications. A DFM review that only checks trace width and spacing will miss the HDI and flex-specific risks. Ask specifically for a review of via aspect ratio, microvia capture pad, flex bend radius, and panel utilization.
Omini puede actuar como socio fabricante para esta evaluación. Cuando envía un paquete RFQ completo, el equipo de ingeniería puede señalar los riesgos antes de utilizar las herramientas y proponer ajustes de diseño que mejoren el rendimiento sin cambiar la función eléctrica.
---
Preguntas frecuentes
¿Por qué es importante HDI y la evaluación de riesgos rígido-flexible antes de la fabricación?
HDI y los tableros rígidos-flexibles utilizan procesos como perforación láser, laminación secuencial y manipulación flexible de materiales que no están presentes en la fabricación multicapa estándar PCB. Una evaluación de riesgos identifica qué características están dentro de la capacidad del proceso estándar y cuáles requieren un manejo especial, para que pueda evitar ciclos de rediseño y fallas de confiabilidad inesperadas.
¿Dónde suelen cometer errores los ingenieros al evaluar el riesgo de la tecnología avanzada PCB?
Los ingenieros a menudo se centran únicamente en el diseño eléctrico e ignoran las limitaciones mecánicas como la simetría de apilamiento, la falta de coincidencia del CTE del material y el radio de curvatura flexible. Otro error común es tratar una verificación DFM multicapa estándar como suficiente para HDI o rígido-flexible, aunque vía en almohadilla, apilamiento de microvía y manejo flexible de materiales requieren reglas de diseño diferentes.
¿Cómo puedo verificar la capacidad de fabricación de HDI o rígido-flexible antes de enviar archivos a fabricación?
Envíe un paquete completo que incluya el plano de apilado, la especificación del material, el estilo, el peso del cobre y los requisitos de prueba al fabricante. Solicite una revisión DFM que verifique la relación de aspecto, la plataforma de captura de microvía, el radio de curvatura flexible y la utilización del panel. Un fabricante confiable señalará los problemas antes de comprometerse con las herramientas.
¿Qué información pertenece al RFQ para un proyecto HDI o rígido-flexible PCB?
El RFQ debe incluir el número de capas, el grosor de la placa, el peso del cobre, el tipo de material, el acabado de la superficie, el estilo y cualquier requisito de flexión específico, como el radio de curvatura o la vida útil de la flexión dinámica. Incluya también el método de prueba esperado, como una sonda voladora o un dispositivo, y la cantidad para la planificación de panelización. La falta de esta información hace imposible evaluar el riesgo con precisión.
¿Cómo se influye el riesgo de ensamblaje en la evaluación HDI y rígido-flexible PCB?
El riesgo de ensamblaje suele ser mayor que el riesgo de tablero desnudo para rígido-flexible. Es posible que la sección flexible no sobreviva al perfil de reflujo y los componentes colocados cerca de la transición flexible a rígida pueden agrietarse debido a la tensión. Debe evaluar la rigidez a la flexión, el perfil de reflujo y la necesidad de un refuerzo o una zona sin flexión antes de finalizar el diseño.
