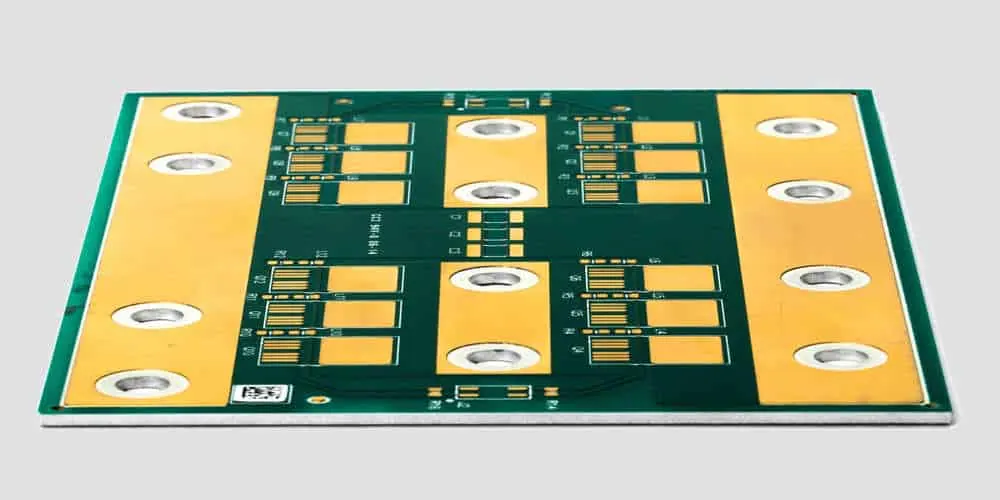

Direkte Antwort
Kupferkern-Leiterplatten ersetzen das herkömmliche FR4-Substrat durch eine solide Kupfer- oder Aluminium-Basisschicht und verändern dadurch grundlegend die Art und Weise, wie eine Platine Wärme verwaltet. Anstatt die Wärme über Durchkontaktierungen zu einem separaten Kühlkörper zu leiten, wird der Kupferkern selbst zum primären Wärmepfad, der die Wärme direkt von den Komponenten abzieht und über die gesamte Platinenoberfläche verteilt. Diese Konstruktion ist besonders wertvoll in der Hochleistungselektronik, wo thermische Fehlerarten wie Ermüdung der Lötstelle, LED-Lichtstromverlust und Ausfall von Halbleiterverbindungen die Produktlebensdauer bestimmen.
Für Anbieter von Elektronikfertigungsdienstleistungen (EMS) und OEM-Partner liegt die Kupferkerntechnologie an der Schnittstelle von Materialwissenschaft, thermischem Design und Prozesskontrolle. Die Entscheidung, eine Platine mit Metallkern zu spezifizieren, löst Änderungen in der gesamten Fertigungskette aus: vom Stapeldesign und der Auswahl des Dielektrikums über SMT-Reflow-Profilierung, Inspektionsprotokolle und abschließende Zuverlässigkeitstests. Das Verständnis dieser gegenseitigen Abhängigkeiten ist für jedes EMS-Servicemodell, das Leistungselektronik oder thermisch anspruchsvolle Anwendungen unterstützt, von entscheidender Bedeutung.
So funktionieren Leiterplatten mit Kupferkern: Der thermische Pfad
Standard-FR4-Platten sind Wärmeisolatoren. Die von Komponenten erzeugte Wärme muss durch die Leiterplattendicke wandern – die normalerweise schlecht in der Lage ist, Wärme zu leiten – und sich dann seitlich ausbreiten oder über Durchkontaktierungen oder Wärmeleitpads an einen externen Kühlkörper übertragen. Dieser Weg erhöht den Wärmewiderstand, erzeugt Hotspots und erfordert oft sperrige mechanische Lösungen.
Kupferkern-Leiterplatten kehren diese Logik um. Bei einer typischen IMS-Konstruktion (Insulated Metal Substrat) wird eine dünne Schaltungsschicht aus Kupferfolie über ein wärmeleitendes Dielektrikum gelegt, das sich mit einer dicken Kupfer- oder Aluminiumbasis verbindet. Das Dielektrikum – normalerweise Epoxidharz oder Polyimid, gefüllt mit Keramikpartikeln wie Aluminiumoxid oder Bornitrid – sorgt für elektrische Isolierung und leitet die Wärme vertikal. Die Metallbasis verteilt diese Wärme dann seitlich mit der hohen Wärmeleitfähigkeit von Kupfer (ca. 400 W/mK) oder Aluminium (ca. 200 W/mK).
Das Ergebnis ist eine drastische Reduzierung des thermischen Widerstands zwischen Sperrschicht und Gehäuse für Leistungskomponenten. Ein auf einer Kupferkernplatine montierter MOSFET oder eine LED kann bei identischen Umgebungsbedingungen bei deutlich niedrigeren Temperaturen betrieben werden als die gleiche Komponente auf FR4. Dies ist konkret von Bedeutung: Mit jeder Reduzierung der Sperrschichttemperatur um 10 °C verdoppelt sich die Lebensdauer des Halbleiters ungefähr.
Der Kompromiss ist mechanisch und elektrisch. Der Metallkern erhöht das Gewicht, schränkt die Konstruktionsmöglichkeiten ein und erfordert einen sorgfältigen Umgang mit galvanischer Korrosion zwischen unterschiedlichen Metallen. Die Dicke des Dielektrikums muss die thermische Leistung mit den Anforderungen an die Durchbruchspannung in Einklang bringen. Aufgrund dieser Einschränkungen ist die Materialauswahl eine gemeinsame Aufgabe zwischen dem OEM-Designer und dem Fertigungspartner.
Materialvarianten und Auswahlkriterien
Nicht alle Kupferkernplatinen sind austauschbar. Der Fertigungspartner muss die Substratkonstruktion an die thermischen, elektrischen und mechanischen Anforderungen der Anwendung anpassen.
Isolierte Metallsubstrate (IMS)
IMS bleibt das gebräuchlichste Kupferkernformat für Anwendungen mittlerer Leistung. Die mit Keramik gefüllte dielektrische Schicht ist typischerweise 75 bis 150 Mikrometer dick und weist eine Wärmeleitfähigkeit von 1,0 bis 3,0 W/mK auf. Dielektrika mit höherer Leitfähigkeit sind teurer, ermöglichen aber dünnere Schichten bei gleichwertiger thermischer Leistung, verbessern die mechanische Flexibilität und reduzieren die Bohrseitenverhältnisse für Durchkontaktierungen.
Die thermische Impedanz des Dielektrikums – nicht nur die Leitfähigkeit – bestimmt die tatsächliche Leistung. Eine dünne Schicht mit mäßiger Leitfähigkeit übertrifft häufig eine dicke Schicht mit hoher Leitfähigkeit, da der gesamte Wärmewiderstand von der Dicke dividiert durch die Leitfähigkeit abhängt. Erfahrene EMS-Teams arbeiten ausgehend von der maximalen Sperrschichttemperatur der Komponente und der erforderlichen Betriebsumgebung rückwärts, um das richtige Dielektrikum zu spezifizieren, anstatt standardmäßig die höchste verfügbare Leitfähigkeit zu verwenden.
Direct Bond Copper (DBC) und Active Metal Brazing (AMB)
Für höchste Leistungsdichten – Wechselrichter für Elektrofahrzeuge, Traktionsantriebe, industrielle Schweißgeräte – ersetzen Keramiksubstrate mit direkt verbundenen Kupferschichten organische Dielektrika vollständig. Keramikkerne aus Aluminiumoxid (Al₂O₃), Aluminiumnitrid (AlN) oder Siliziumnitrid (Si₃N₄) bieten eine Wärmeleitfähigkeit von 24 bis 170 W/mK mit ausgezeichneter elektrischer Isolierung und Hochtemperaturfähigkeit.
Diese Substrate erfordern grundlegend unterschiedliche Herstellungsprozesse. Die Keramik ist spröde und erfordert eher ein spezielles Ritzen und Brechen als ein Fräsen. Die Dicke der Kupferfolie beträgt typischerweise 0,25 bis 0,30 mm, was eine hohe Stromkapazität ermöglicht, das Feinätzen jedoch erschwert. Die Montage verlagert sich vom Standard-SMT hin zu Die-Attach-, Drahtbond- oder Sinterprozessen. Die meisten allgemeinen EMS-Anbieter kümmern sich nicht intern um DBC/AMB, weshalb die Qualifizierung der Lieferkette von entscheidender Bedeutung ist.
Wärmeleitfähigkeit vs. elektrische Isolierung
Eine praktische Spannung bei der Kupferkernkonstruktion besteht darin, dass bessere Wärmeleiter tendenziell schlechtere elektrische Isolatoren sind. Bei den mit Keramik gefüllten Epoxidharzen in IMS wird eine gewisse Leitfähigkeit gegen eine zuverlässige Durchschlagsfestigkeit eingetauscht. Keramiksubstrate kehren dies um: in beiden Dimensionen ausgezeichnet, aber teuer und zerbrechlich. Für ein bestimmtes Design hängt die richtige Wahl von der Arbeitsspannung, den Kriechstromanforderungen, der Toleranz gegenüber mechanischen Stößen und den Kostenzielen ab. Ein kompetenter Fertigungspartner steuert diesen Kompromiss anhand empirischer Daten und nicht allein anhand von Katalogspezifikationen.
Überlegungen zum Herstellungsprozess
Die Herstellung des Kupferkerns weicht in mehreren Punkten von der Standard-Leiterplattenverarbeitung ab. Das Verständnis dieser Unterschiede verhindert Ertragsverluste und Feldausfälle.
Laminieren und Bohren
Das Vorhandensein des Metallkerns verhindert eine Durchkontaktierung, wie sie bei mehrschichtigem FR4 verwendet wird. Vias müssen mechanisch vom Kern isoliert werden – typischerweise durch Bohren übergroßer Löcher, Füllen mit nichtleitendem Epoxidharz und anschließendes Bohren und Plattieren der Signalvias. Diese Blind-Via-Konstruktion erhöht die Kosten und begrenzt die Routing-Dichte. Einige Designs verwenden Mikrovias, die per Laser nur durch die obere Kupfer- und Dielektrikumsschicht gebohrt werden und auf dem Metallkern landen. Diese erfordern jedoch eine sorgfältige Kontrolle der Dielektrikumsdicke und der Laserparameter.
Die Verformung der Platine während der Laminierung ist ein weiteres Problem. Die Nichtübereinstimmung des Wärmeausdehnungskoeffizienten (CTE) zwischen Kupfer (17 ppm/°C) und typischen Dielektrika (50–70 ppm/°C) führt zu inneren Spannungen. Hochtemperatur-Laminierzyklen müssen kontrolliert werden, um Delamination oder Restkrümmung zu verhindern, die den späteren Zusammenbau erschweren.
SMT-Reflow-Profil-Engineering
Die größte Herausforderung bei der Montage ist die thermische Masse. Eine 2,0-mm-Kupferkernplatine absorbiert deutlich mehr Wärme als eine 1,6-mm-FR4-Platine und erfordert daher erweiterte Reflow-Profile. Ein standardmäßiges bleifreies Profil mit 60–90 Sekunden Einweichen und 60–90 Sekunden Reflow benötigt möglicherweise 30–50 % mehr Zeit über Liquidus, um eine vollständige Bildung der Lötverbindung auf großen Wärmeleitpads sicherzustellen.
Es besteht die Gefahr, dass kleinere Komponenten überhitzt werden, während das Wärmeleitpad auf Temperatur gebracht wird. Eine ungleichmäßige Erwärmung auf der gesamten Fläche kann auch zu einer unterschiedlichen Belastung der Lötstellen führen. Fortschrittliche EMS-Anbieter verwenden Mehrzonenöfen mit Profilierungsplatinen, in die an kritischen Stellen (Komponentenkörper, Wärmeleitpads, Platinenkanten) Thermoelemente eingebettet sind, um sicherzustellen, dass an jeder Stelle akzeptable Temperaturen herrschen, ohne dass die Komponentengrenzwerte überschritten werden.
Für Mixed-Technology-Boards mit Leistungsgeräten auf Kupferkernbereichen und Signalkomponenten auf herkömmlichem Substrat kann selektiver Reflow- oder Stufenschablonendruck erforderlich sein. Der Prozess zur Herstellung von Leiterplatten: Ein umfassender Leitfaden für Anfänger beschreibt, wie diese Prozessentscheidungen durch den Fertigungsplan übertragen werden.
Inspektion und Zuverlässigkeitstests
Standard-AOI stößt auf Einschränkungen durch reflektierende Kupferoberflächen und die bei Wärmeleitpads üblichen Lötstellen mit hohem Aspektverhältnis. Die Röntgeninspektion wird zur Überprüfung der lunkerfreien Lötverbindung unter Leistungskomponenten unerlässlich, wo selbst kleine Hohlräume lokale Hotspots erzeugen. Der Artikel über AOI- und Röntgeninspektion bei der Leiterplattenmontage beschreibt detailliert, wie sich diese Methoden für Metallkernplatinen ergänzen.
Bei der Prüfung der Zuverlässigkeit bei thermischen Zyklen muss der unterschiedliche CTE von Kupferkernkonstruktionen berücksichtigt werden. Es gelten die IPC-TM-650-Methoden, aber die Fehlermodi verschieben sich: dielektrische Delaminierung an der Kupferschnittstelle, Lötermüdung an Komponenten-zu-Platine-Schnittstellen aufgrund von CTE-Fehlanpassungen und Wachstum von leitfähigen Anodenfilamenten (CAF) in Gegenwart von Feuchtigkeit und Vorspannung. Ein strenges System zur Qualifizierung eingehender Materialien und zur Rückverfolgbarkeit von Chargen, wie es in der BOM Risk Strategy for Turnkey PCB Assembly beschrieben wird, hilft dabei, zu isolieren, ob Feldausfälle auf Material-, Prozess- oder Design-Ursachen zurückzuführen sind.
Design für Herstellbarkeit auf Metallkernsubstraten
DFM für Kupferkernplatinen geht über die Standard-PCB-Regeln hinaus. In erfolgreichen Designs kehren mehrere Muster wieder.
Wärmeleitpad- und Schablonendesign
Leistungskomponenten auf Platinen mit Kupferkern verwenden typischerweise große freiliegende Wärmeleitpads anstelle einzelner Leitungen zur Wärmeübertragung. Das Schablonendesign muss das Lotvolumen ausgleichen – genug, um das Pad zu füllen und Hohlräume zu beseitigen, aber nicht so sehr, dass es zu Brückenbildung kommt oder das Bauteil beim Reflow aufschwimmt. Gängige Ansätze umfassen Fensteröffnungen mit einer Abdeckung von 50–70 % oder Punktmatrixmuster, die Flussmittelgase während des Reflow-Lötens ablassen.
Auch die Spezifikation der Lotpaste ist wichtig. Für die erweiterten Reflow-Profile sind möglicherweise Flussmittelsysteme mit höherer Aktivität erforderlich, die Rückstände müssen jedoch mit jeder Schutzbeschichtung oder jedem Verguss kompatibel sein. Es dominieren No-Clean-Pasten, die spezifische Chemie sollte jedoch hinsichtlich der Kompatibilität mit dem dielektrischen Material validiert werden.
Komponentenplatzierung und -abstand
Große Kupferflächen in der Nähe kleiner passiver Komponenten erzeugen Wärmegradienten, die das Verhalten der Lotpaste beeinflussen. Bei einem Widerstand in der Nähe des Wärmeleitpads eines Leistungs-MOSFET kann es zu einer vorzeitigen Flussaktivierung oder Austrocknung kommen. Abstandsregeln und thermische Entlastungsmuster müssen diese Wechselwirkungen berücksichtigen. Ebenso unterliegen Komponenten auf der gegenüberliegenden Seite einer einseitigen Kupferkernplatine anderen thermischen Bedingungen als bei einer standardmäßigen doppelseitigen FR4-Konstruktion.
Mechanische Befestigung und Gehäuseintegration
Kupferkernplatinen werden zur zusätzlichen Wärmeableitung oft direkt an einem Gehäuse oder Chassis montiert. Dies erfordert die Planung von Montagelöchern, Abstandshöhen und Wärmeschnittstellenmaterialien. Der Platinenhersteller muss enge Toleranzen bei Lochpositionen und Platinendicke einhalten, um einen ordnungsgemäßen thermischen Kontakt ohne Belastung der Lötstellen sicherzustellen. Es können Gewindeeinsätze oder PEM-Muttern spezifiziert werden, was eine Koordination zwischen der Leiterplattenfertigung und den Endmontageprozessen erfordert.
Für Designer, die Substratoptionen vergleichen, bietet Vergleich verschiedener Arten von Leiterplattenmaterialien zusätzlichen Kontext dazu, wie Kupferkerne in die breitere Materiallandschaft passen.
Wann Kupferkerne spezifiziert werden sollten: Ein Entscheidungsrahmen
Der Kupferkern erhöht die Kosten und die Komplexität. Dabei handelt es sich nicht um die Standardauswahl, sondern vielmehr um eine gezielte Lösung für bestimmte thermische Anforderungen.
Ziehen Sie einen Kupferkern in Betracht, wenn: die Verlustleistung der Komponenten das übersteigt, was FR4 ohne externe Kühlkörper bewältigen kann; die Produkthülle verhindert Kühlkörper oder Luftzirkulation; Die Zuverlässigkeit der thermischen Zyklen ist von entscheidender Bedeutung und die Ermüdung der Lötstelle ist eine der häufigsten Fehlerursachen. oder die Anwendung erfordert eine extrem gleichmäßige Platinentemperatur (einige optische und HF-Anwendungen).
Vermeiden oder überdenken Sie es noch einmal, wenn: das Design eine mehrschichtige Komplexität mit blinden und vergrabenen Durchkontaktierungen erfordert, die die Metallkernkonstruktion nicht bewältigen kann; Das Gewicht ist stark eingeschränkt (Aluminiumkern kann ersetzt werden, allerdings mit thermischen Nachteilen); oder die Kostenvorgaben sind eng und die thermischen Anforderungen können mit herkömmlichen Mitteln erfüllt werden.
Der Übergangspunkt ist oft empirisch. Als Faustregel gilt: Wenn die berechneten Sperrschichttemperaturen mit FR4 85–90 % des Nennmaximums überschreiten, mit Spielraum für Umgebungsschwankungen und Alterung, ist eine ernsthafte Bewertung des Kupferkerns erforderlich. Die thermische Simulation mit realistischen Platinenmodellen und nicht nur Berechnungen auf Komponentenebene beeinflusst diese Entscheidung.
Zusammenarbeit mit einem EMS-Partner bei Kupferkernprogrammen
Kupferkern-PCB-Programme profitieren von der frühzeitigen Einbindung von Fertigungspartnern. Die Materialverfügbarkeit variiert je nach Region und Vorlaufzeit. dielektrische Formulierungen verschiedener Anbieter weisen trotz ähnlicher Spezifikationen eine unterschiedliche Leistung auf; und die Prozessfenster sind schmaler als beim Standard-FR4.
Omini geht Kupferkernprojekte mit der gleichen Methodik an, die in seinen EMS-Programmen angewendet wird: kollaborative DFM-Überprüfung, transparente Prozessdefinition und nachvollziehbare Ausführung. Das Technikteam validiert Reflow-Profile anhand tatsächlicher Platinenkonstruktionen und nicht anhand generischer Rezepte und pflegt Qualifikationsdaten über alle dielektrischen Lieferanten hinweg, um Risiken bei der Materialverfügbarkeit zu mindern. Für OEMs, die von FR4- auf Metallkerndesigns umsteigen, verkürzt dieses Fertigungspartnerschaftsmodell die Lernkurve und erkennt thermisch-mechanische Probleme, bevor sie in die Serienproduktion gelangen.
Die Lieferkettendimension ist ebenso wichtig. Kupferkernsubstrate haben längere Lieferzeiten als Standard-FR4 und weltweit weniger qualifizierte Lieferanten. Ein Fertigungspartner mit etablierten Materialbeziehungen und Pufferlagerstrategien, abgestimmt auf die Grundsätze in BOM Risk Strategy for Turnkey PCB Assembly, schützt Programmpläne vor Einschränkungen der Substratverfügbarkeit.
Feldnotizen: Was erfolgreiche Bereitstellungen auszeichnet
Nach der Überprüfung von Hunderten von Kupferkernprogrammen unterscheiden bestimmte Muster erfolgreiche Implementierungen von problematischen. Designs, die den Kupferkern lediglich als „besseren Kühlkörper“ betrachten, ohne das elektrische und mechanische Design anzupassen, haben oft Schwierigkeiten. Diejenigen, die den Wärmepfad von der Komponente zur Umgebung neu gestalten und dabei die Platine als aktives Wärmeelement und nicht nur als Verdrahtungssubstrat betrachten, erzielen die Zuverlässigkeits- und Leistungssteigerungen, die die Technologie rechtfertigen.
Der häufigste vermeidbare Fehler ist eine unzureichende Überprüfung der Lötverbindungen unter Leistungskomponenten. Bei der standardmäßigen Sichtprüfung und sogar bei einigen AOI-Konfigurationen werden Hohlräume in den Lötstellen der Wärmeleitpads übersehen. Die Röntgeninspektion mit Hohlraumanalyse, die ab Programmstart im Qualitätsplan festgelegt ist, erkennt diese, bevor die Platinen versendet werden.
Ein weiteres Muster: Annahme, dass der Kupferkern alle thermischen Probleme beseitigt. Es verbessert den Pfad auf Platinenebene, ändert jedoch nichts an der Notwendigkeit einer angemessenen Gehäusebelüftung, geeigneter thermischer Schnittstellenmaterialien an den Systemschnittstellen und realistischer Spezifikationen für die Betriebsumgebung. Das beste Kupferkerndesign versagt immer noch in einem unbelüfteten Gehäuse bei 85 °C Umgebungstemperatur.
Für Teams, die die nächste Generation leistungsdichter Elektronik entwickeln, bieten Leiterplatten mit Kupferkern eine bewährte Möglichkeit, Wärme zu verwalten, ohne dass die Systemgröße oder die Kosten proportional wachsen. Die Technologie belohnt sorgfältiges Engineering und eine disziplinierte Fertigungspartnerschaft mit messbaren Zuwächsen in Bezug auf Zuverlässigkeit, Leistung und Produktlebensdauer.
