پاسخ مستقیم
PCB خطر مواد احتمالی است که انتخاب لمینت شما باعث نقص ساخت، خرابی امپدانس یا مشکلات قابلیت اطمینان طولانی مدت شود. قبل از انتشار Gerbers، آن را با مقایسه الزامات stackup خود با قابلیت فرآیند سازنده، در دسترس بودن مواد، و تخصص رسیدگی به PTFE ارزیابی می کنید. یک بررسی ساختاریافته در طول RFQ، نه پس از اولین بازرسی مقاله، تنها راه حل این مشکلات است، در حالی که تغییرات هنوز ارزان هستند.
چرا ریسک مواد یک مشکل تولید است، نه فقط یک مشکل طراحی
مهندسان غالباً با ورقه ورقه روی نقشه به عنوان یک مشخصات ثابت برخورد می کنند. در واقع، موادی که انتخاب می‌کنید تعیین می‌کند که چگونه فروشگاه فاب می‌تواند تابلوی شما را پردازش کند. FR-4، ورقه‌های با فرکانس بالا، و مواد مبتنی بر PTFE، هر کدام به پارامترهای حفاری متفاوت، آماده‌سازی دیواره سوراخ، چرخه‌های لمینیت و پرداخت‌های سطحی نیاز دارند. اگر سازنده شما تجهیزات یا تجربه پردازش مناسبی نداشته باشد، برد ممکن است همچنان تست های الکتریکی را پشت سر بگذارد اما در طول چرخه حرارتی یا مونتاژ شکست بخورد.
ریسک مادی به چندین روش متمایز نشان داده می شود:
- تغییر امپدانس از تغییر محتوای رزین در سراسر پانل
- نقایص حفاری مانند لکه یا دیوارهای سوراخ ناهموار در مواد PTFE
- لایه لایه شدن در حین جریان مجدد یا تست تنش حرارتی
- جذب رطوبت باعث رانش عملکرد الکتریکی می شود
- وقتی شماره قطعه لمینت خاصی در دسترس نباشد تأخیر منبع** است
رایج ترین اشتباه این است که انتخاب مواد را به عنوان یک تصمیم کاملاً الکتریکی تلقی می کنیم. ورقه ای که ثابت دی الکتریک و مماس تلفات مناسب را به شما می دهد ممکن است پردازش در جریان استاندارد سازنده شما غیرممکن باشد. ارزیابی باید تمرین مشترکی بین قصد طراحی شما و توانایی های واقعی سازنده باشد.
Stackup جایی است که ریسک شروع می شود
هر ارزیابی ریسک مادی باید با stackup شروع شود. سیستم رزین، سبک شیشه و وزن مس انتخاب های مستقلی نیستند. آنها با یکدیگر و با فرآیند ساخت تعامل دارند.
برای مثال، وزن مس 0.5 اونس بر روی یک لایه بیرونی ممکن است برای مسیریابی با گام ریز مناسب باشد، اما خطر چروک شدن فویل مسی در طول لمینیت را افزایش می دهد. یک پیش آغشته نازک با سبک شیشه ای با محتوای رزین بالا ممکن است امپدانس مورد نیاز را به شما بدهد اما ممکن است مستعد گرسنگی رزین در لبه های تخته باشد. تیم DFM سازنده به این تعاملات نگاه می کند، اما تنها در صورتی که در طول RFQ، مجموعه کامل را به آنها بدهید.
سبک شیشه بیش از آن چیزی است که اکثر مهندسان متوجه می شوند. E-glass، S-glass و L-glass ثابت دی الکتریک و مماس تلفات متفاوتی دارند. سبک بافت بر نسبت شیشه به رزین تأثیر می گذارد که به نوبه خود بر ثابت دی الکتریک مؤثر و ثبات امپدانس در سراسر پانل تأثیر می گذارد. اگر ماده ای را مشخص کنید که سازنده آن را ذخیره نمی کند، جایگزینی با سبک شیشه ای متفاوت می تواند امپدانس شما را 3-5 اهم تغییر دهد.

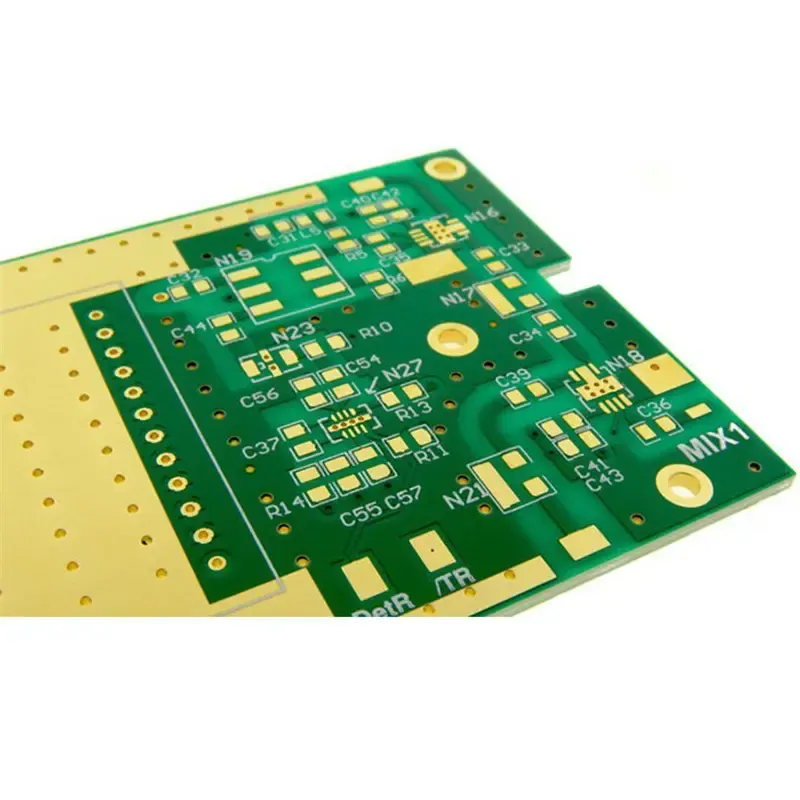

چگونه ورقه‌های PTFE نمایه ریسک را تغییر می‌دهند
PTFE و سایر ورقه های فرکانس بالا مشکلات واقعی الکتریکی را حل می کنند. در فرکانس‌های بالاتر از 5 گیگاهرتز، FR-4 استاندارد دارای مماس تلفاتی است که برای بسیاری از برنامه‌ها بسیار زیاد است. اما PTFE مجموعه‌ای کاملاً متفاوت از ریسک‌های تولید را معرفی می‌کند.
PTFE نرم است و به راحتی خراشیده می شود. رطوبت را به میزان قابل توجهی بالاتر از FR-4 جذب می کند. به پارامترهای حفاری خاصی نیاز دارد زیرا مانند اپوکسی تقویت شده با شیشه خرد نمی شود. دیواره های سوراخ قبل از اینکه آبکاری مسی بچسبد نیاز به درمان پلاسما یا اچ سدیم دارند. اگر هر یک از این مراحل نادیده گرفته شود یا به اشتباه انجام شود، کیفیت دیواره سوراخ ضعیف، فضای خالی در آبکاری یا لایه برداری در هنگام تنش حرارتی را مشاهده خواهید کرد.
خطر فقط در خود ماده نیست. این در تجربه سازنده با آن است. فروشگاهی که عمدتاً بردهای FR-4 را اجرا می کند، ممکن است پارامترهای فرآیند را برای PTFE شماره گیری نکرده باشد. ممکن است مته‌های مناسب، سرعت دوک مناسب یا تجهیزات حکاکی پلاسما مناسب نداشته باشند. شما باید مستقیماً از سازنده در مورد تجربه فرآیند PTFE بپرسید و مراجع یا داده های آزمایشی را درخواست کنید.
رطوبت و خطرات مدیریت
لمینت های PTFE رطوبت هوا را جذب می کنند. اگر تخته ها قبل از لمینیت یا قبل از استفاده از ماسک لحیم پخته نشوند، رطوبت محبوس شده می تواند در طول جریان مجدد گسترش یافته و باعث ایجاد تاول شود. الزامات رسیدگی با FR-4 متفاوت است:
- پانل ها باید در انبار خشک نگهداری شوند یا قبل از پردازش پخته شوند
- حفاری به نرخ تغذیه کمتر و سرعت اسپیندل بالاتر نیاز دارد
- آماده سازی دیواره سوراخ به اچ پلاسما یا عملیات شیمیایی مبتنی بر سدیم نیاز دارد
- انتخاب پرداخت سطح اهمیت دارد زیرا چسبندگی به PTFE ضعیف تر است
یک قانون عملی این است که تخته های PTFE باید در دمای پایین برای مدت زمان بیشتری از FR-4 پخته شوند. مشخصات دقیق به مواد و تجهیزات سازنده بستگی دارد، بنابراین باید در بررسی DFM تأیید شود.
> Practical note: If your design requires PTFE, ask the manufacturer for a cross-section of a test coupon from a recent PTFE build. This will show you the hole wall quality and plating adhesion before you commit to a full production run.
RFQ به عنوان یک ابزار خطر مواد
RFQ اولین و بهترین فرصت برای ارزیابی ریسک مادی است. اکثر مهندسان یک مجموعه و مجموعه ای از الزامات الکتریکی را ارسال می کنند و انتظار قیمت دارند. یک رویکرد مؤثرتر، گنجاندن فراخوان‌های مواد خاص و درخواست از سازنده برای تأیید قابلیت فرآیند است.
اطلاعاتی که در RFQ برای ارزیابی ریسک مادی تعلق دارد شامل:
- شماره قطعه و سازنده دقیق لمینت
- سبک شیشه ای و سیستم رزین
- وزن مس برای هر لایه
- امپدانس و تلورانس هدف
- فرکانس کاری و محیط حرارتی
- الزامات تست قابلیت اطمینان
- اندازه و کمیت پانل
هنگامی که این اطلاعات را ارائه می دهید، سازنده می تواند خطر مواد را در برابر فرآیند خود ارزیابی کند. آنها می توانند به شما بگویند که آیا مواد در انبار موجود است، آیا تجربه ای در مورد آن دارند و آیا هر یک از نیازهای شما نیاز به تنظیم دارد.
چه باید از سازنده بپرسید
در طول مرحله RFQ، باید سوالات خاصی در مورد ریسک مادی بپرسید:
1. Is the laminate part number in stock or does it require a special order? 2. What is the lead time for the material and the build? 3. Do you have process experience with this resin system? 4. What is your capability for PTFE drilling and plating? 5. Can you confirm the impedance tolerance you can hold with this material? 6. What surface finish is compatible with this laminate?
پاسخ به این سوالات بیشتر از هر برگه اطلاعاتی در مورد خطر واقعی به شما می گوید. سازنده ای که در مورد تجربه PTFE تردید می کند یا پاسخ های مبهم می دهد، یک پرچم قرمز است.
جایگزینی مواد و خطرات پنهان آنها
جایگزینی مواد منبع خطر رایج است. هنگامی که لمینت مشخصی در دسترس نباشد، سازنده ممکن است جایگزینی را پیشنهاد کند. جایگزین ممکن است ثابت دی الکتریک مشابهی داشته باشد، اما ممکن است مماس تلفات، نرخ جذب رطوبت یا ضریب انبساط حرارتی متفاوتی داشته باشد.
یک جایگزینی که ثابت دی الکتریک را تنها 0.2 تغییر می دهد، می تواند امپدانس یک اثر امپدانس کنترل شده را 2-3 اهم تغییر دهد. این ممکن است برای برخی از طرح ها در حد تحمل باشد اما برای برخی دیگر نه. تعویضی که CTE را تغییر می‌دهد می‌تواند باعث خم شدن یا پیچش برد در حین مونتاژ شود، به خصوص اگر برد بزرگ باشد یا دارای توزیع مس ضخیم باشد.
شما باید هر جایگزینی پیشنهادی را به عنوان یک رویداد خطر مادی جدید در نظر بگیرید. سازنده باید برگه اطلاعات جایگزین را ارائه دهد و شما باید تأیید کنید که الزامات الکتریکی و حرارتی هنوز برآورده شده است. اگر جایگزینی پس از RFQ پیشنهاد شود، باید یک محاسبه امپدانس جدید و یک تست تنش حرارتی درخواست کنید.
یک چارچوب عملی برای بررسی ریسک مواد
یک بررسی ساختار یافته ریسک مواد باید قبل از انتشار Gerber انجام شود. مراحل زیر به شما کمک می کند تا ریسک را به طور سیستماتیک ارزیابی کنید.
مرحله 1: الزامات الکتریکی و حرارتی را تعریف کنید
با فرکانس کاری، امپدانس هدف، محیط حرارتی و تست های قابلیت اطمینان مورد انتظار شروع کنید. این الزامات تعیین می کند که کدام خانواده های مادی حتی قابل دوام هستند.
مرحله 2: خانواده Material را انتخاب کنید
بر اساس الزامات، یک خانواده مواد انتخاب کنید: FR-4، Tg بالا FR-4، راجرز، PTFE، یا ترکیبی. بدون در نظر گرفتن پیامدهای فرآیند به شماره قطعه خاصی نپرید.
مرحله 3: مواد را با سازنده تأیید کنید
در طول RFQ، فراخوان مواد را برای سازنده ارسال کنید. تأیید در دسترس بودن، زمان هدایت و قابلیت فرآیند را بخواهید. اگر مواد موجودی استاندارد نیست، زمان تحویل و هر مقدار حداقل سفارش را بخواهید.
مرحله 4: بازخورد DFM را مرور کنید
وقتی سازنده DFM را برگرداند، به دنبال نظرات مربوط به مواد باشید. اینها ممکن است شامل هشدارهای نسبت ابعاد سوراخ، مسائل مربوط به سازگاری سطح، یا توصیه‌هایی برای لمینیت متفاوت باشد. این نظرات را نادیده نگیرید.
مرحله 5: درخواست یک کوپن آزمایشی
برای مواد پرخطر مانند PTFE، یک کوپن آزمایشی در پانل درخواست کنید. این به سازنده اجازه می‌دهد امپدانس را اندازه‌گیری کند، کیفیت سوراخ را بررسی کند و تست تنش حرارتی را قبل از مونتاژ کامل برد انجام دهد.
مرحله 6: تصمیم ریسک را مستند کنید
انتخاب مواد، تایید سازنده و هر گونه فرضی را یادداشت کنید. اگر مواد بعداً جایگزین شوند یا اگر مشکل قابلیت اطمینان ظاهر شود، این مستندات مفید است.
اشتباهات رایج در ارزیابی ریسک مواد
مهندسان هنگام ارزیابی ریسک مواد، اشتباهات مشابهی را مکررا مرتکب می شوند. رایج ترین آنها عبارتند از:
- درمان PTFE مانند FR-4: PTFE نیاز به حفاری، آبکاری و جابجایی متفاوتی دارد. اگر این را در نظر نگیرید، کیفیت سوراخ و لایه لایه شدن ضعیفی خواهید داشت.
- نادیده گرفتن در دسترس بودن: ماده ای که در انبار موجود نیست می تواند هفته ها به زمان عرضه اضافه کند. قبل از اینکه به طراحی متعهد شوید، در دسترس بودن را بررسی کنید.
- با فرض اینکه دیتاشیت کل داستان باشد: دیتاشیت ویژگی های ماده را به شما می دهد، اما توانایی سازنده برای پردازش آن را ندارد.
- عدم درخواست کوپن آزمایشی: کوپن آزمایشی روشی ارزان برای تأیید مواد و فرآیند قبل از ساخت کامل است.
- پذیرش جایگزینی بدون ارزیابی مجدد: ماده جایگزین ممکن است خواص الکتریکی مشابهی داشته باشد اما رفتار حرارتی یا مکانیکی متفاوتی داشته باشد.
استانداردها و چارچوب های مرجع
IPC-4101 مشخصات مواد لمینت است. این الزامات برای مواد پایه، از جمله دمای انتقال شیشه، ثابت دی الکتریک، و مماس تلفات را تعریف می کند. هنگامی که یک ورقه ورقه را مشخص می کنید، باید به صفحه اسلش IPC-4101 اشاره کنید که در مورد مواد اعمال می شود.
IPC-6012 صلاحیت و عملکرد PCBهای سفت و سخت را پوشش می دهد. این الزامات برای تخته تمام شده، از جمله آبکاری، فاصله هادی و عملکرد تنش حرارتی را تعریف می کند. اگر نگرانی در مورد ریسک مادی دارید، الزامات IPC-6012 معیار پذیرش است.
IPC-TM-650 خانواده روش تست است. این شامل روش هایی برای اندازه گیری ثابت دی الکتریک، مماس از دست دادن، استحکام لایه برداری و تنش حرارتی است. وقتی از سازنده اطلاعات آزمایشی را درخواست می کنید، به روش IPC-TM-650 که اعمال می شود مراجعه کنید.
این استانداردها زبان مشترکی را بین شما و سازنده فراهم می کند. آنها نیاز به مکالمه مستقیم در مورد قابلیت فرآیند را جایگزین نمی کنند، اما به شما مبنایی برای آنچه قابل قبول است ارائه می دهند.
ریسک مادی در زمینه سایر خطرات تولید
ریسک مادی به تنهایی وجود ندارد. با سایر ریسک‌های تولید، مانند روندهای لمینیت و پیش‌آب‌سازی، مونتاژ SMT و فناوری پیشرفته مانند HDI و rigid-flex تعامل دارد. به عنوان مثال، ماده ای که پردازش آن دشوار است، ممکن است به سختی مونتاژ شود. نمایه جریان مجدد SMT ممکن است با حساسیت به رطوبت مواد سازگار نباشد.
اگر روی طراحی با فرکانس بالا کار می‌کنید، باید نحوه تأثیر انتخاب مواد بر فرآیند مونتاژ SMT را نیز بررسی کنید. همان خطر موادی که بر ساخت PCB تأثیر می گذارد، بر بازده مونتاژ نیز تأثیر می گذارد. پروفیل جریان مجدد، پرداخت سطح و بسته بندی اجزاء همگی با مواد تعامل دارند.
برای دید وسیع‌تری از اینکه چگونه انتخاب‌های لمینیت و پیش‌آب‌سازی بر ریسک تأثیر می‌گذارند، به راهنمای ما در مورد نحوه ارزیابی PCB خطر مواد از روندهای لمینیت و پیش‌آب‌سازی مراجعه کنید. این تعامل رزین و شیشه را با جزئیات بیشتری پوشش می دهد.
اگر طرحی را ارزیابی می‌کنید که از طریق مونتاژ SMT می‌گذرد، ریسک مادی تنها بخشی از معادله است. محل قرارگیری اجزا، خمیر لحیم کاری و مشخصات جریان مجدد نیز خطراتی را به همراه دارد. برای چارچوبی که بخش مونتاژ را پوشش می‌دهد، به چگونگی ارزیابی ریسک SMT از PCB روندهای تولید و منبع‌یابی مراجعه کنید.
برای پروژه های HDI و انعطاف پذیر سخت، ریسک مواد با پیچیدگی ساخت ترکیب می شود. چرخه های لمینیت، حفاری لیزری، و ساخت متوالی همگی خطر را افزایش می دهند. برای فرآیند بازبینی که این فناوری‌های پیشرفته را مدیریت می‌کند، به چگونگی ارزیابی ریسک فناوری پیشرفته PCB برای پروژه‌های HDI و Rigid-Flex مراجعه کنید.
اگر طراحی شما شامل برد فلکس یا rigid-flex است، انتخاب ماده اهمیت بیشتری پیدا می‌کند. ماده فلکس باید بدون ترک خوردن خم شود و سیستم چسب باید فرایند لمینیشن را تحمل کند. برای بررسی دقیق‌تر نحوه پردازش مواد فلکس، فرایند ساخت Flex PCB: انتخاب مواد، اچینگ و لمینیشن را ببینید.
برای زوایای متفاوت در مورد ریسک مونتاژ، به چگونه خطر مونتاژ SMT را از PCB روندهای مونتاژ و COB ارزیابی کنیم مراجعه کنید، که روندهای چیپ روی برد و مونتاژ را پوشش می دهد که با انتخاب مواد تعامل دارند.
یک مثال مشخص از ارزیابی ریسک مادی
طرحی را در نظر بگیرید که به امپدانس کنترل شده 50 اهم روی برد 1.6 میلی متری با فرکانس هدف 10 گیگاهرتز نیاز دارد. مهندس یک ورقه PTFE با ثابت دی الکتریک 3.0 و مماس تلفات 0.001 انتخاب می کند.
استک آپ یک تخته 4 لایه با مس 0.5 اونس در لایه های بیرونی و 1 اونس مس در لایه های داخلی است. ضخامت دی الکتریک بین سیگنال و صفحه مرجع 0.4 میلی متر است.
ارزیابی ریسک با اهمیت به شرح زیر است:
1. Electrical check: The dielectric constant of 3.0 and the thickness of 0.4 mm give a trace width of approximately 0.3 mm for a 50-ohm impedance. This is a reasonable trace width for the design.
2. Process check: The manufacturer confirms that they have PTFE experience and that the material is in stock. They note that the hole aspect ratio for the board is 8:1, which is within their capability.
3. Reliability check: The manufacturer recommends a test coupon for thermal stress. The board will be subjected to a 288°C solder float test per IPC-TM-650.
4. Sourcing check: The material is available with a lead time of 2 weeks. The manufacturer confirms that no substitution is required.
خطر کم ارزیابی می شود. طراحی تا انتشار Gerber ادامه دارد.
اگر سازنده گفته بود که مواد موجود نیست و به زمان تحویل 6 هفته ای نیاز دارد، خطر بالا بود. مهندس باید یک ماده جایگزین یا یک رویکرد طراحی متفاوت را در نظر بگیرد.
پرسش‌های متداول
چرا ریسک مواد PCB در تولید اهمیت دارد؟
انتخاب مواد بر کنترل امپدانس، قابلیت اطمینان حرارتی و بازده ساخت تأثیر می‌گذارد. ورقه ورقه ای که تهیه یا فرآوری آن سخت است می تواند تولید را به تاخیر بیندازد و هزینه را افزایش دهد. ارزیابی زودهنگام ریسک از غافلگیری در حین ساخت و مونتاژ جلوگیری می کند.
اشتباهات رایج مهندسان با ورقه های PTFE چیست؟
مهندسان اغلب با PTFE مانند FR-4 استاندارد رفتار می کنند. PTFE نرم است، رطوبت را به خود جذب می کند و قبل از آبکاری نیاز به حفاری ویژه و عملیات پلاسما دارد. نادیده گرفتن این مراحل منجر به کیفیت ضعیف دیوار سوراخ و لایه برداری می شود. همیشه تأیید کنید که سازنده تجربه فرآیند PTFE را دارد.
چگونه می توانم ریسک مادی را قبل از ساختن PCB تأیید کنم؟
در طول RFQ پیامهای پشتهای و مواد خود را برای سازنده ارسال کنید. تأیید در دسترس بودن، زمان هدایت و قابلیت فرآیند را بخواهید. بازخورد DFM سازنده را برای نگرانیهای مربوط به مواد مانند نسبت ابعاد حفره یا سازگاری پرداخت سطح بررسی کنید.
چه اطلاعاتی در RFQ برای ارزیابی ریسک مادی تعلق دارد؟
شماره قطعه دقیق لمینت، سبک شیشه، سیستم رزین، وزن مس و امپدانس هدف را شامل شود. همچنین فرکانس عملیاتی، محیط حرارتی و هرگونه الزامات تست قابلیت اطمینان را مشخص کنید. این به سازنده اجازه می دهد تا مناسب بودن مواد و ریسک فرآیند را ارزیابی کند.
روندهای PTFE چگونه روی ریسک مادی PCB تأثیر می‌گذارند؟
با افزایش نرخ داده و فرکانس های RF، PTFE و سایر لایه های فرکانس بالا بیشتر مورد استفاده قرار می گیرند. این امر تقاضا برای فرآیندهای ساخت تخصصی را افزایش می دهد. مهندسان باید در مقایسه با FR-4، زمان طولانی‌تر، هزینه بالاتر و کنترل‌های فرآیند سخت‌تر را در نظر بگیرند.
چه زمانی باید سازنده را در بررسی مواد شرکت دهم؟
به محض اینکه یک استک آپ اولیه داشتید، به طور ایده آل قبل از انتشار Gerber، سازنده را درگیر کنید. هرچه زودتر فراخوان مواد را به اشتراک بگذارید، سازنده زمان بیشتری برای علامت گذاری مشکلات و پیشنهاد جایگزین دارد. تولیدکننده‌ای مانند Omini می‌تواند بازخورد DFM را ارائه دهد که ریسک مادی را قبل از اینکه به مشکل بازدهی تبدیل شود، بگیرد.
