Direkte Antwort
Beim Testen der Leiterplattenbestückung handelt es sich um die systematische Überprüfung, ob eine bestückte Leiterplatte die elektrischen, mechanischen und funktionalen Anforderungen erfüllt, bevor sie versendet wird. Der zuverlässigste Ansatz kombiniert automatisierte optische Inspektion (AOI), Röntgenanalyse, In-Circuit-Test (ICT) und Funktionstest in einem mehrschichtigen Protokoll, anstatt eine einzelne Methode als ausreichend zu betrachten. Qualitätsteams, die Platinen für die Testbarkeit entwerfen, Vorrichtungen anhand bekanntermaßen guter Baugruppen kalibrieren und eine vollständige Rückverfolgbarkeit von Komponente zu Einheit aufrechterhalten, erkennen Fehler früher und reduzieren entkommene Ausfälle erheblich.
Design für Testbarkeit, bevor die erste Komponente ausgeliefert wird
Testbarkeit ist kein nachträglicher Einfall in ein fertiges Design. Es beginnt bei der Schaltplanerfassung und dem Layout, wenn Ingenieure entscheiden, wo Testpunkte landen, wie dicht die Komponentenpopulation wird und ob Boundary-Scan-Ketten (JTAG) den zusätzlichen Routing-Aufwand wert sind. Platinen ohne zugängliche Testpunkte zwingen Techniker dazu, winzige Komponentenleitungen oder Durchkontaktierungen zu prüfen, was zu Messfehlern und dem Risiko physischer Schäden führt.
Eine praktische Regel aus der Produktion: Platzieren Sie Testpunkte auf der Unterseite, um den Zugang zu fliegenden Sonden oder zum Nagelbett zu ermöglichen, halten Sie einen Abstand von mindestens 2,54 mm ein, um dem typischen Abstand der Befestigungsstifte zu entsprechen, und vermeiden Sie es, sie mit großen Wärmeleitpads oder Abschirmdosen abzudecken. Für Designs mit hoher Dichte, bei denen der Platz knapp ist, sollten Sie spezielle Testpads auf den Innenschichten in Betracht ziehen, die über Blind Vias zugänglich sind – teuer, aber günstiger als ein Rückruf vor Ort.
Boundary Scan verdient besondere Aufmerksamkeit für Boards mit eingeschränktem physischen Zugang. Wenn Prozessoren, FPGAs und komplexe ICs über JTAG-Schnittstellen verfügen, kann der Testingenieur Verbindungen überprüfen und sogar Geräte programmieren, ohne einzelne Netze zu prüfen. Die Vorabkosten sind eine zusätzliche Komplexität des Schaltplans und eine etwas größere Stückliste der Komponenten. Die Auszahlung erfolgt während der Prototypenentwicklung und in der Produktion, wo eine einzelne JTAG-Kette Hunderte von physischen Testpunkten ersetzen kann.
Schichtinspektion: Warum AOI und Röntgen zusammenarbeiten
Keine einzelne Inspektionstechnologie erkennt jeden Fehler. AOI-Systeme zeichnen sich durch die Erkennung fehlender Komponenten, falscher Polarität, Lötbrücken und unzureichendem Lot an sichtbaren Verbindungen aus. Moderne Maschinen verwenden Mehrwinkelkameras und maschinelle Lernalgorithmen, um Fehlertypen zu klassifizieren. Sie bleiben jedoch grundsätzlich optisch auf Oberflächenebene – sie können nicht sehen, was sich unter Komponenten oder in Lötstellen verbirgt.
Diese Einschränkung macht eine Röntgeninspektion erforderlich, insbesondere bei Area-Array-Gehäusen wie BGAs, CSPs und QFNs, bei denen sich Lötanschlüsse unter dem Gerätekörper befinden. Röntgenaufnahmen zeigen Hohlräume, unzureichenden Ballkollaps, Brückenbildung und Kopf-in-Kissen-Defekte, die AOI völlig übersieht. Die Kombination beider Methoden, oft als AOI- und Röntgeninspektion bei der Leiterplattenbestückung bezeichnet, schafft ein umfassenderes Fehlererkennungsnetz als beide allein.
In der Praxis positioniert Omini das AOI nach dem Reflow, um sofortiges Feedback zum SMT-Prozess zu erhalten, und führt anschließend eine selektive Röntgenaufnahme auf Platinen mit verdeckten Lötstellen durch. Die AOI-Daten werden zur Echtzeit-Parameteranpassung – Pastenhöhe, Platzierungsdruck, Reflow-Profil – an die SMT-Linie zurückgeleitet, während die Röntgenergebnisse für eine tiefergehende Prozessstudie auf bestimmte Bauteilfamilien abzielen. Dieser Closed-Loop-Ansatz verhindert, dass sich derselbe Fehler in einer Produktionscharge wiederholt.
In-Circuit-Test: Herstellungsfehler an der Quelle erkennen
IKT bleibt das Arbeitspferd für die Massenproduktion, trotz der Kapitalinvestitionen in erstklassige Vorrichtungen. Ein gut konzipiertes IKT-Programm überprüft die Komponentenwerte, prüft auf Lötöffnungen und Kurzschlüsse und bestätigt, dass polarisierte Geräte richtig ausgerichtet sind – und das alles, ohne dass die Platine jemals vollständig mit Strom versorgt wird. Dadurch werden die klassischen Herstellungsfehler erfasst, die bei Funktionstests möglicherweise übersehen werden, da die Platine trotz falscher Komponentenwerte oder latenter Lötrisse nur geringfügig funktionieren kann.
Die Herausforderung bei IKT sind die Vorrichtungskosten und die Vorlaufzeit. Die Herstellung einer speziellen Vorrichtung für eine komplexe Platine kann Wochen dauern und die Kosten steigen mit der Anzahl der Sonden. Für Kleinserien oder Prototypenläufe bieten Flying-Probe-Tester Flexibilität ohne Vorrichtungen auf Kosten einer längeren Testzeit pro Platine. Die Entscheidung zwischen „Bed-of-Nails“ und „Flying Probe“ hängt häufig vom erwarteten Volumen, der Komplexität der Platine und der erwarteten Designänderung ab.
Die Testabdeckung ist ein weiterer Gesichtspunkt. Keine IKT erreicht auf modernen dichten Tafeln eine 100-prozentige Abdeckung. Einige Knoten bleiben physisch unzugänglich und bestimmte Komponenten wie Entkopplungskondensatoren in parallelen Arrays können nicht einzeln gemessen werden. Intelligente Testtechnik priorisiert die Abdeckung kritischer Netze – Stromschienen, Hochgeschwindigkeitssignale, sicherheitsrelevante Schaltkreise –, anstatt nach Perfektion zu streben, die die Produktion verzögert.

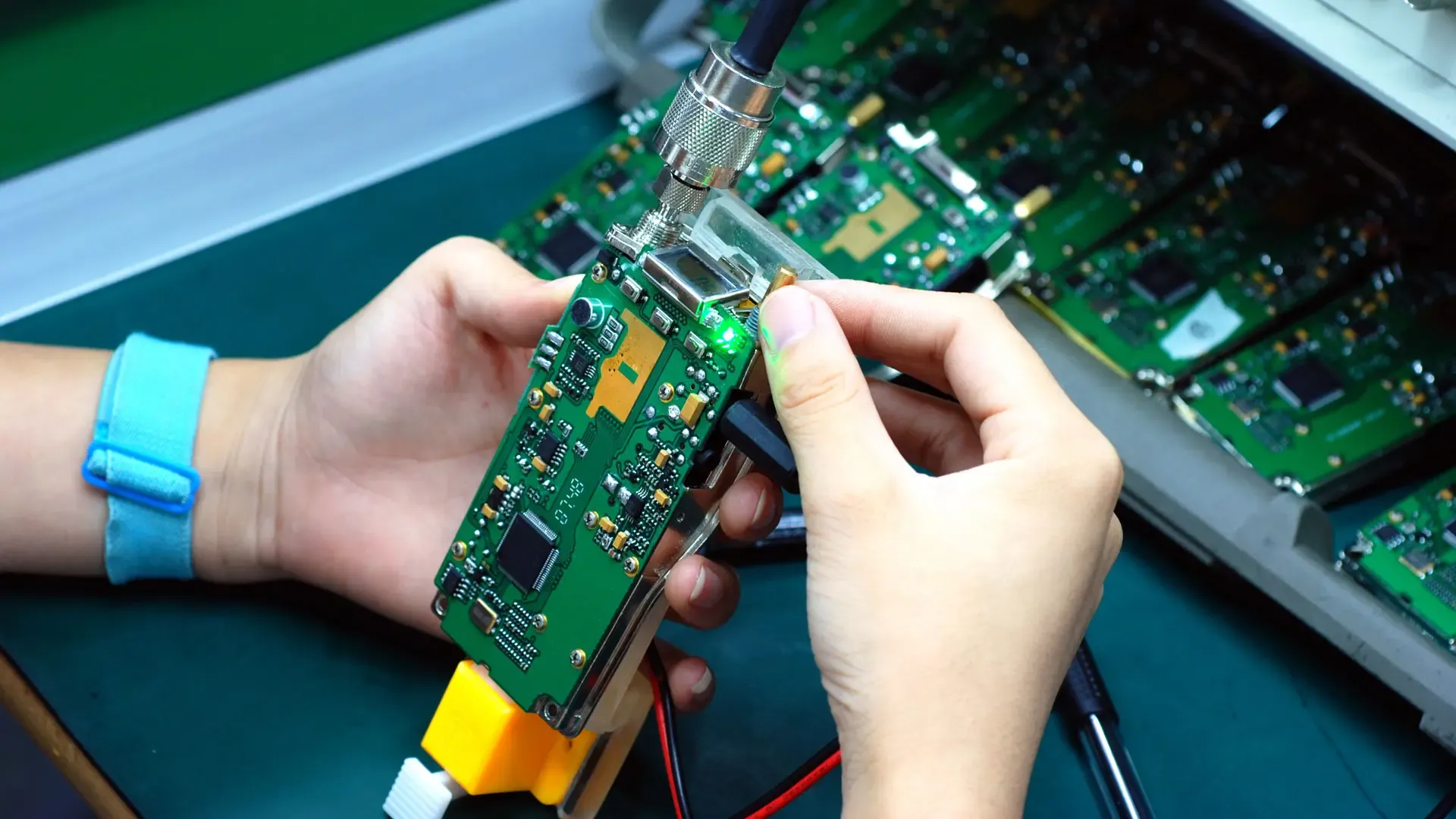

Funktionstest: Validierung der Baugruppe als System
Der Funktionstest geht von der Überprüfung auf Komponentenebene zurück und fragt, ob die Platine das tut, wofür sie entwickelt wurde. Dies erfordert kundenspezifische Testgeräte, Software und häufig spezielle Lastplatinen, die die Endanwendungsumgebung simulieren. Die Investition ist zwar erheblich, aber Funktionstests erkennen Integrationsprobleme, die der Prüfung auf Komponentenebene entgehen: Timing-Verstöße, Verschlechterung der Signalintegrität, Firmware-Fehler und Probleme mit der thermischen Leistung.
Eine häufige Gefahr besteht darin, Funktionstests als Debugging-Tool und nicht als Produktionstor zu behandeln. Wenn Platinen den Funktionstest nicht bestehen, sollte die Reaktion eine strukturierte Fehleranalyse sein und nicht ein wiederholter erneuter Test, bis sie den Test bestanden haben. Der Ansatz von Omini umfasst ausgewiesene Debug-Stationen, an denen Techniker anhand der Fehlersignatur – Stromverbrauchsprofil, Boot-Sequenzverhalten oder Kommunikationsbusaktivität – isolieren, ob die Grundursache ein Herstellungsfehler, eine Designmarginalität oder ein Problem mit der Testausrüstung ist.
Umweltbelastungen während des Funktionstests fügen eine weitere Ebene der Zuverlässigkeitsüberprüfung hinzu. Trittbretter, die extremen Temperaturen ausgesetzt sind, die Stromversorgung schnell aus- und wieder einschalten oder Vibrationen ausgesetzt sind, können Ermüdungserscheinungen an Lötstellen und die Kindersterblichkeit von Bauteilen aufdecken, bevor die Produkte den Kunden erreichen. Der Kompromiss besteht in der Testzeit und der Geräteauslastung. Nicht jedes Produkt rechtfertigt dieses Maß an Überprüfung, Anwendungen in den Bereichen Medizin, Automobil und Luft- und Raumfahrt jedoch typischerweise.
Rückverfolgbarkeit und Daten für kontinuierliche Verbesserung
Moderne Qualitätssysteme verlangen mehr als nur Bestanden/Nicht bestanden-Aufzeichnungen. Vollständige Rückverfolgbarkeit bedeutet, jede bestückte Platine mit den spezifischen Komponentenchargen, der Lotpastencharge, dem Maschinenplatzierungsprogramm, dem Reflow-Profil und den Testergebnissen, die sie produziert haben, zu verknüpfen. Wenn ein Feldausfall auftritt, ermöglichen diese Daten eine schnelle Korrelation – stammten alle ausgefallenen Platinen von derselben Komponentenrolle? Hatten sie ein gemeinsames Reflow-Ofen-Zonenprofil? Ohne Rückverfolgbarkeit wird die Fehleranalyse zur Vermutung.
Die Implementierung der Rückverfolgbarkeit beginnt mit der Barcode- oder RFID-Kennzeichnung auf der unbestückten Platine und erstreckt sich über jeden Prozessschritt. Komponentenzuführungen an SMT-Geräten sollten aus verifizierten Chargen beladen werden, wobei Umstellungsaufzeichnungen automatisch protokolliert werden sollten. Testgeräte sollten die Ergebnisse mit den Seriennummern der Platinen in eine zentrale Datenbank schreiben und nicht nur lokale Protokolle führen, die verschwinden, wenn die Maschine einem anderen Zweck zugeführt wird.
Die zur Rückverfolgbarkeit gesammelten Daten fördern auch die kontinuierliche Verbesserung. Die Pareto-Analyse von Fehlertypen nach Maschine, Schicht, Komponentenlieferant oder Platinenrevision deckt Muster auf, die auf Einzelplatinenebene nicht sichtbar sind. Ein durch korrelierte Röntgen- und Rückverfolgbarkeitsdaten festgestellter Anstieg der BGA-Lückenbildung nach einem Lotpastenwechsel rechtfertigt die Rückkehr zur vorherigen Pastenformulierung, bevor Auswirkungen für den Kunden auftreten.
Kalibrierung, Golden Boards und Testprogrammvalidierung
Selbst das beste Testgerät driftet. Sonden verschleißen, Kamerabeleuchtung ändert sich und Messschwellen verschieben sich mit der Temperatur. Regelmäßige Kalibrierung anhand bekanntermaßen guter Baugruppen – goldene Platinen mit verifizierten elektrischen Eigenschaften und dokumentiertem physischen Zustand – verhindert falsches Bestehen und falsches Versagen, die die Testeffektivität beeinträchtigen.
Ein Golden-Board-Programm sollte mehrere Ebenen umfassen: ein Master-Golden-Board, das unter kontrollierten Bedingungen gelagert und niemals für Produktionstests verwendet wird; funktionierende goldene Tafeln durchliefen die tägliche Überprüfung der Ausrüstung; und begrenzen Sie Proben, die absichtlich mit geringfügigen Fehlern beladen wurden, um zu überprüfen, ob das Testsystem ordnungsgemäß aussortiert. Diese dreistufige Struktur erkennt Geräteabweichungen, bevor sie Produktionsentscheidungen beeinflussen.
Die Validierung von Testprogrammen verdient die gleiche Strenge. Wenn ein neues Produkt in Produktion geht, sollte der Testingenieur das Programm mit Golden Boards, bekanntermaßen fehlerhaften Boards mit spezifischen Mängeln und einer statistischen Stichprobe aus der frühen Produktion ausführen. Erst nachdem das Programm eine korrekte Pass/Fail-Unterscheidung nachgewiesen hat, sollte es für den Produktionseinsatz freigegeben werden. Wenn Sie diese Validierung überspringen, besteht die Gefahr, dass Boards mit unerkannten Mängeln verschickt werden oder ein gutes Produkt aufgrund eines Testfehlers verschrottet wird.
Funktionsübergreifende Verbindungen zur Verbesserung der Fertigungsqualität
Das Testen der Leiterplattenbestückung erfolgt nicht isoliert. Der Qualitäts- und Vertrauensprozess, der die Lieferantenqualifizierung, die Materialeingangsprüfung und Prozessauditpläne regelt, bildet die Grundlage für die Testeffektivität. Ebenso schränken früh getroffene Designentscheidungen ein, was Tests wirtschaftlich erreichen können. Rigid-Flex PCB DFM Tips Before PCB Manufacturing veranschaulicht, wie sich die Materialauswahl und die Gestaltung des Biegebereichs sowohl auf die mechanische Zuverlässigkeit als auch auf die praktischen Herausforderungen beim Zugriff auf Testpunkte an flexiblen Abschnitten auswirken.
Die Komponentenbeschaffungsstrategie hat auch Überschneidungen mit der Testbarkeit. Die BOM Risk Strategy for Turnkey PCB Assembly Diskussion über alternative Validierung und Qualifizierung wird relevant, wenn Ersatzkomponenten mit unterschiedlichen elektrischen Eigenschaften anhand der Originalspezifikationen getestet werden müssen. Und für Hochgeschwindigkeitsdesigns erklärt PCB Stack-Up and Signal Integrity for High-Speed Boards, wie die Wahl des Schichtaufbaus Einfluss darauf hat, ob Signalqualitätstests bei Funktionstests reale Leistung oder lediglich Laborbedingungen darstellen.
Aufbau einer Testkultur, die Probleme frühzeitig erkennt
Die anspruchsvollsten Testgeräte versagen, wenn Bediener Warnsignale als Ärgernis betrachten, das es zu übergehen gilt. Eine gesunde Testkultur versetzt Techniker in die Lage, anzuhalten, wenn sich Trends ändern, belohnt gründliche Fehlerdokumentation über Geschwindigkeit und investiert in Schulungen, die den Mitarbeitern helfen, Geräteartefakte von echten Mängeln zu unterscheiden. Diese Kultur zeigt sich in kleinen Praxen: beim Bediener, der eine geringfügige Änderung der AOI-Beleuchtung bemerkt und eine Neukalibrierung fordert; der Ingenieur, der eine zusätzliche Stunde damit verbringt, einen geringfügigen Fehlermodus zu charakterisieren, anstatt ihn als bestanden zu klassifizieren.
Omini hat herausgefunden, dass die niedrigsten Gesamtqualitätskosten nicht allein durch die Maximierung der Testabdeckung entstehen, sondern durch die Abstimmung der Teststrategie auf das Produktrisiko, die Kundenanforderungen und das Fertigungsvolumen. Ein Consumer-IoT-Gerät mit einer sechsmonatigen Marktlebensdauer erfordert andere Tests als ein Herzschrittmacher-Controller mit einer erwarteten Lebensdauer von zehn Jahren. Die Disziplin besteht darin, diese Kompromisse explizit einzugehen, sie zu dokumentieren und sie erneut zu prüfen, wenn sich Produkt- oder Marktbedingungen ändern.
Bei der Teststrategie handelt es sich um eine lebendige Dokumentation, nicht um ein einmaliges Dokument, das abgelegt und vergessen wird. Mit jedem Produktionslos werden Daten hinzugefügt, die die Risikobewertung verfeinern sollten, jede Feldrückgabe gibt Aufschluss über Lücken bei der Testabdeckung und jede neue Komponententechnologie erfordert aktualisierte Prüfmethoden. Teams, die Tests als einen kontinuierlichen Dialog betrachten – zwischen Design, Fertigung, Qualität und dem Kunden – bauen Produkte, die sich ihren Ruf als Zuverlässigkeit verdienen, anstatt ihn nur zu behaupten.
