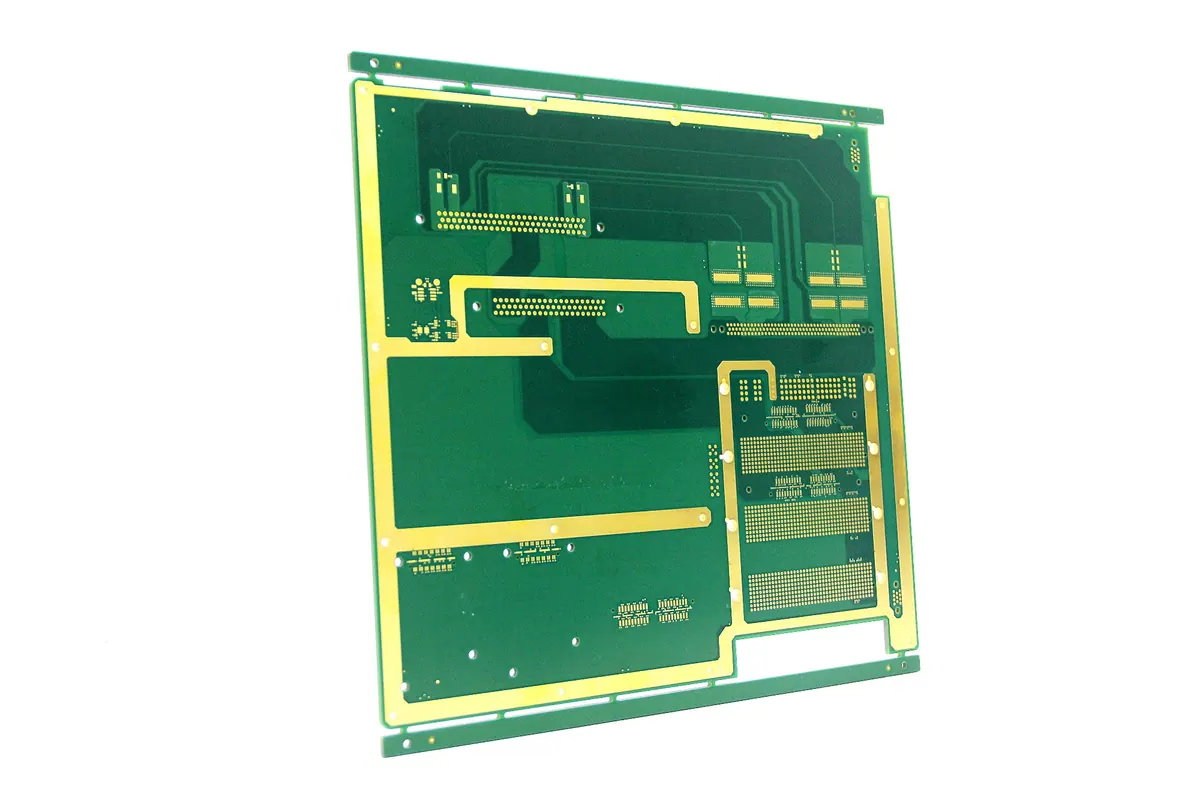

Direkte Antwort
Der grundlegende Unterschied zwischen der Herstellung von Leiterplatten aus schwerem Kupfer und der Herstellung von Standard-FR4-Leiterplatten liegt in den Ätz- und Beschichtungsfunktionen, die für die Verarbeitung hoher Kupfergewichte erforderlich sind. Während die Standard-FR4-Fertigung für dünne Leiterbahnen (typischerweise 0,5 bis 1 Unze) auf schnelles Ätzen in einem Durchgang angewiesen ist, erfordert die Produktion von schwerem Kupfer einen mehrstufigen Galvanisierungsprozess, um eine Kupferdicke von 3 Unzen, 10 Unzen oder sogar mehr aufzubauen. Dieser Wandel erfordert spezielle chemische Bäder, längere Laminierungszyklen, um den Harzfluss unter dickem Kupfer zu steuern, und eindeutige Ätzprofile, um Unterätzungen zu verhindern. Der Versuch, schweres Kupfer auf einer Standard-FR4-Leitung ohne diese Anpassungen zu verarbeiten, führt zu schlechter Leiterbahndefinition, offenen Schaltkreisen und strukturellem Versagen.
Für Ingenieure und Beschaffungsteams ist das Erkennen dieser Prozesslücken der erste Schritt zur Vermeidung kostspieliger Neukonstruktionen. Der Übergang von einem standardmäßigen 1-Unzen-Kern zu einer 10-Unzen-schweren Kupferschicht verändert die Physik der Platine und wirkt sich auf die Wärmeausdehnung, die Impedanzkontrolle und die mechanische Belastung aus. Bei Omini sehen wir diese Unterschiede täglich in unseren DFM-Reviews, bei denen Standarddesignregeln die einzigartigen Einschränkungen von Hochstrom-Leistungsschichten oft nicht berücksichtigen. Um eine hohe Zuverlässigkeit in Leistungselektronik, Automobilsystemen und industriellen Steuergeräten zu erreichen, ist das Verständnis des spezifischen Fertigungsablaufs von entscheidender Bedeutung.
Ätzherausforderungen und Spurenprofilkontrolle
Der sichtbarste Unterschied in der Produktion ist der Ätzprozess. Bei der Standard-FR4-Herstellung ist die Kupferfolie dünn und die Ätzzeit kurz. Das Ziel besteht darin, das unerwünschte Kupfer schnell zu entfernen und gleichzeitig ein vertikales Seitenwandprofil beizubehalten. Beim Umgang mit Schwerkupfer nimmt die zu entfernende Metallmenge jedoch exponentiell zu. Wenn ein Hersteller versucht, Standardätzparameter für eine 5oz- oder 10oz-Leiterbahn zu verwenden, greift das Ätzmittel das Kupfer gleichzeitig von oben und von den Seiten an. Dies führt zu einer starken Unterätzung, bei der die Leiterbahn an der Basis schmaler wird als an der Spitze, oder im schlimmsten Fall, dass sich die Leiterbahn vollständig löst.
Um dem entgegenzuwirken, wird bei der Herstellung von Leiterplatten aus schwerem Kupfer eine Technik eingesetzt, die als Differentialätzen oder Umkehrätzen bekannt ist. Dies erfordert einen kontrollierteren, langsameren Ätzprozess, der häufig spezielle Geräte erfordert, die in der Lage sind, Sprühmuster mit hoher Geschwindigkeit zu verarbeiten, um eine gleichmäßige Entfernung zu gewährleisten. Die Chemie des Ätzmittels muss streng reguliert werden, um ein Überätzen zu verhindern, das feine Rasterstrukturen auf derselben Platine zerstören kann. Darüber hinaus wird das Seitenverhältnis der Leiterbahnhöhe zur Breite zu einer kritischen Einschränkung. Mit zunehmender Kupferdicke nimmt die Fähigkeit ab, enge Abstände zwischen den Leiterbahnen aufrechtzuerhalten. Aus diesem Grund gelten für schwere Kupferplatinen im Vergleich zu FR4-Platinen häufig größere Abstandsanforderungen.
Die Auswirkungen dieser Ätzherausforderungen erstrecken sich bis in die Designphase. Designer müssen den Ätzfaktor berücksichtigen, der das Verhältnis der Kupferdicke zum Ausmaß der seitlichen Ätzung darstellt. Im Standard-FR4 ist dieser Faktor relativ niedrig und vorhersehbar. Bei schwerem Kupfer variiert sie je nach spezifischer Beschichtungsdicke und den Anlagenkapazitäten des Herstellers erheblich. Das Ignorieren dieser Variable kann dazu führen, dass Konstruktionen nicht innerhalb der erforderlichen Toleranzen hergestellt werden können. Für einen tieferen Einblick in die Art und Weise, wie sich diese Designeinschränkungen in der realen Produktion auswirken, bietet die Lektüre von Häufige Fehler bei Leiterplatten aus schwerem Kupfer und wie man sie in der Entwurfsphase vermeidet wichtige Einblicke in die Vermeidung dieser spezifischen Ätzfehler, bevor die Leiterplatte jemals die Fertigungslinie erreicht.
Laminierung und Harzflussdynamik
Sobald die inneren Schichten geätzt sind, stellt der Laminierungsprozess einen weiteren großen Unterschied zwischen der Schwerkupfer- und der Standard-FR4-Herstellung dar. In einem typischen FR4-Aufbau fließt das Prepreg (vorimprägniertes Fiberglas) unter Hitze und Druck leicht, um die Kupferschichten zu verbinden und die Lücken zwischen den Leiterbahnen zu füllen. Die Harzviskosität ist für dünnes Kupfer optimiert, sodass es schnell fließt und Hohlräume füllt, ohne Luft einzuschließen. Allerdings wirken starke Kupferspuren als thermische Barrieren und physikalische Hindernisse, die den Harzfluss behindern. Die hohe thermische Masse von dickem Kupfer absorbiert Wärme anders als das Glasfasersubstrat und erzeugt Temperaturgradienten über das gesamte Panel.
Wenn der Laminierungszyklus nicht auf schweres Kupfer eingestellt ist, fließt das Harz möglicherweise nicht vollständig in die Lücken zwischen den dicken Leiterbahnen. Dies führt zu einem Harzmangel, wobei Hohlräume oder Lufteinschlüsse unter dem Kupfer eingeschlossen bleiben. Diese Hohlräume sind nicht nur kosmetischer Natur; Sie schaffen Schwachstellen, die bei Temperaturwechsel oder Hochleistungsbetrieb zu Delamination führen können. Um dies zu verhindern, erfordert die Herstellung von Leiterplatten aus schwerem Kupfer längere Laminierungszeiten und häufig höhere Drücke. Der Zyklus muss lang genug sein, damit das Harz das dichte Kupfernetzwerk vollständig durchdringen kann, aber nicht so lange, dass sich das Harz zersetzt oder das Kupfer oxidiert.
The choice of prepreg material is also more critical in heavy copper applications. Standard FR4 prepregs may not have the flow characteristics required to fill the large voids created by thick traces. Manufacturers often need to use high-flow or low-viscosity prepregs specifically designed for heavy copper stacks. Additionally, the copper foil itself may be treated differently to improve adhesion to the resin, as the mechanical stress on the bond line is significantly higher. The stackup design must be carefully engineered to balance the copper weight with the dielectric thickness to ensure structural integrity. For engineers working on complex multi-layer boards, understanding how these material choices affect performance is vital. You can explore the relationship between layer configuration and performance in our guide on PCB Stack-Up and Signal Integrity for High-Speed Boards.
Zuverlässigkeit der Beschichtung und Durchkontaktierung
Der Galvanisierungsprozess ist möglicherweise der technisch anspruchsvollste Aspekt bei der Herstellung von Leiterplatten aus schwerem Kupfer. Bei der Standard-FR4-Produktion werden die Durchgangslöcher mit einer dünnen Kupferschicht, typischerweise 1 bis 1,5 Mil, plattiert, um die elektrische Konnektivität sicherzustellen. Dies wird in einem einzigen Galvanisierungszyklus erreicht. Bei schweren Kupferplatinen besteht die Anforderung häufig darin, auf den Innenschichten, Außenschichten und in den Durchgangslöchern das gleiche hohe Kupfergewicht zu haben. Das bedeutet, dass der Kern des Lochs viel dicker beschichtet werden muss, oft 2 mm oder mehr, um dem hohen Strom und der mechanischen Beanspruchung standzuhalten.
Um diese Dicke zu erreichen, ist ein mehrstufiger Beschichtungsprozess erforderlich. Der erste Schritt ist stromloses Kupfer, das eine leitfähige Keimschicht bildet. Darauf folgt eine Reihe elektrolytischer Verkupferungszyklen. Im Gegensatz zu Standardplatinen, bei denen die Galvanisierungszeit kurz ist, erfordert die starke Verkupferung längere Eintauchzeiten, um die erforderliche Dicke aufzubauen. Die Herausforderung besteht darin, die Einheitlichkeit zu wahren. Wenn die Galvanisierungsstromdichte nicht perfekt ausgeglichen ist, kann sich das Kupfer ungleichmäßig ablagern, was zu dünnen Stellen im Lochrohr führt, die bei thermischer Belastung reißen können. Dies ist besonders problematisch bei Anwendungen mit hoher Zuverlässigkeit, bei denen es häufig zu thermischen Wechseln kommt.
Darüber hinaus wird das Seitenverhältnis der Löcher zum limitierenden Faktor. Mit zunehmender Kupferdicke nimmt die Fähigkeit ab, tiefe, schmale Löcher zu plattieren. Die Galvanisierungslösung muss in das Loch fließen und der Strom muss sich gleichmäßig entlang des Zylinders verteilen. Bei schweren Kupferplatten erfordert dies häufig spezielle Galvanisierungsgestelle und Rührsysteme, um sicherzustellen, dass die Lösung den Boden des Lochs erreicht. Das Ergebnis ist eine Platine mit deutlich höherer mechanischer Festigkeit und Strombelastbarkeit, allerdings auf Kosten eines erhöhten Herstellungsaufwands und -zeitaufwands. Um sicherzustellen, dass diese kritischen Verbindungen einwandfrei sind, ist eine strenge Prüfung erforderlich. Mehr darüber, wie fortschrittliche Inspektionstechniken diese Verbindungen überprüfen, erfahren Sie in AOI- und Röntgeninspektion in der Leiterplattenbestückung.
Design für Fertigungs- und Prozessbeschränkungen
Die Produktionsunterschiede zwischen Schwerkupfer- und FR4-Leiterplatten verändern die Design for Manufacturing (DFM)-Regeln grundlegend. Im Standard-FR4 haben Designer einen großen Spielraum für Leiterbahnbreiten und -abstände, oft bis zu 3–4 mil. Bei schwerem Kupfer weiten sich diese Toleranzen deutlich aus. Eine 10-Unzen-Kupferleiterbahn kann nicht mit einem Abstand von 4 Mil verlegt werden; Der Ätzprozess würde wahrscheinlich die Leiterbahnen kurzschließen oder zum Bruch führen. Designer müssen strengere Abstandsregeln einhalten, die den Ätzfaktor und die physikalischen Einschränkungen des Galvanisierungsprozesses berücksichtigen.
Ein weiterer wichtiger Aspekt des DFM ist das thermische Reliefmuster. Bei Standardplatinen werden thermische Entlastungen eingesetzt, um einen Wärmeverlust beim Löten zu verhindern. Bei schweren Kupferplatinen ist die thermische Masse so hoch, dass standardmäßige thermische Entlastungen möglicherweise nicht ausreichen, um Lötprobleme zu verhindern, oder dass sich das Pad beim Reflow lösen kann. Designer müssen häufig feste Verbindungen oder spezielle thermische Entlastungsgeometrien verwenden, die der hohen Wärmekapazität des Kupfers Rechnung tragen. Darüber hinaus muss die Platzierung der Vias sorgfältig überlegt werden. Wenn eine Durchkontaktierung zu nah an einer Leiterbahn aus starkem Kupfer platziert wird, kann dies zu einem Spannungskonzentrationspunkt führen, der bei Temperaturwechsel zu Rissen führt.
Aufgrund der Komplexität dieser Einschränkungen reicht eine Standard-DFM-Prüfung für Schwerkupferprojekte oft nicht aus. Eine spezielle Prüfung ist erforderlich, um den Aufbau, die Beschichtungsfähigkeiten und die Ätzgrenzen zu bewerten. Hier ist die Expertise eines Fertigungspartners von unschätzbarem Wert. Bei Omini arbeitet unser Ingenieurteam eng mit Kunden zusammen, um Gerber-Dateien und Stücklisten zu überprüfen und potenzielle DFM-Probleme zu identifizieren, bevor die Produktion beginnt. Eine umfassende Anleitung zur Bewältigung dieser Designherausforderungen finden Sie unter Häufige DFM-Probleme und wie man sie beim PCB-Design vermeidet.
Inspektions- und Qualitätssicherungsprotokolle
Die letzte Produktionsstufe für Leiterplatten aus schwerem Kupfer umfasst Inspektionsprotokolle, die strenger sind als die für Standard-FR4. Da die Beschichtungs- und Laminierungsprozesse komplexer sind, ist das Risiko versteckter Mängel höher. Eine visuelle Inspektion allein reicht oft nicht aus, um die Qualität der Durchgangslochbeschichtung oder die Integrität der Harzfüllung zu überprüfen. Häufig ist eine Röntgeninspektion erforderlich, um die Kupferdicke im Zylinder zu überprüfen und Hohlräume oder Delaminationen zu erkennen, die auf der Oberfläche nicht sichtbar sind.
Auch elektrische Prüfungen stellen besondere Herausforderungen dar. Die hohe Strombelastbarkeit schwerer Kupferleiterbahnen bedeutet, dass Standard-Durchgangstests subtile Probleme wie einen hohen Widerstand aufgrund einer dünnen Beschichtung möglicherweise nicht aufdecken. Um den tatsächlichen Widerstand der Leiterbahnen zu messen und sicherzustellen, dass sie den Designspezifikationen entsprechen, sind spezielle Prüfgeräte erforderlich. Darüber hinaus kann die Oberflächenveredelung bei schwerem Kupfer schwieriger sein. Die Rauheit der geätzten Kupferoberfläche kann die Haftung der Oberfläche beeinträchtigen und zu potenziellen Zuverlässigkeitsproblemen führen. Hersteller müssen Oberflächenbeschaffenheiten auswählen, die mit dem dicken Kupferprofil und der vorgesehenen Anwendungsumgebung kompatibel sind.
Die Kosten dieser zusätzlichen Inspektionsschritte sind ein Kompromiss für die hohe Zuverlässigkeit des Endprodukts. In Branchen wie der Automobil-, Luft- und Raumfahrt- und Energieindustrie sind die Kosten eines Ausfalls weitaus höher als die Kosten zusätzlicher Inspektionen. Durch Investitionen in eine gründliche Qualitätssicherung stellen Hersteller sicher, dass die schweren Kupferleiterplatten auch unter extremen Bedingungen zuverlässig funktionieren. Für einen detaillierten Blick auf die Arten von Fehlern, die auftreten können, und wie man sie erkennt, bietet Common PCB Defects and How to Identify Them eine praktische Checkliste für Qualitätskontrollteams.
Praktische Überlegungen zur Produktionsplanung
Bei der Planung der Produktion von Leiterplatten aus schwerem Kupfer müssen unbedingt die längeren Vorlaufzeiten und der Bedarf an Spezialausrüstung berücksichtigt werden. Im Gegensatz zu Standard-FR4-Platten, die oft in wenigen Tagen hergestellt werden können, können schwere Kupferplatten aufgrund der mehreren Beschichtungszyklen und längeren Laminierungsprozesse wochenlange Vorlaufzeiten erfordern. Dieser Zeitplan muss den Beteiligten klar kommuniziert werden, um Verzögerungen im gesamten Projektzeitplan zu vermeiden. Darüber hinaus ist die Mindestbestellmenge (MOQ) für schwere Kupferplatinen häufig höher, da die Einrichtungskosten für die Spezialausrüstung erheblich sind.
Auch die Beschaffung von Komponenten für schwere Kupferbaugruppen erfordert sorgfältige Überlegungen. Aufgrund der hohen thermischen Masse der Platine muss das Reflow-Profil angepasst werden, um ein ordnungsgemäßes Löten ohne Beschädigung der Komponenten zu gewährleisten. Dies erfordert möglicherweise einen anderen Reflow-Ofen oder ein geändertes Profil im Vergleich zu Standard-FR4-Baugruppen. Auch der Wärmeausdehnungskoeffizient der Schwerkupferschichten unterscheidet sich vom Substrat, was bei unsachgemäßer Handhabung während des Montageprozesses zu Verwerfungen führen kann. Diese Faktoren unterstreichen die Bedeutung der Auswahl eines Produktionspartners mit spezifischer Erfahrung in der Schwerkupferproduktion.
Letztendlich sollte die Entscheidung für die Verwendung von Schwerkupfer anstelle von Standard-FR4 von den Anwendungsanforderungen abhängen. Wenn das Design eine hohe Strombelastbarkeit, einen geringen thermischen Widerstand oder eine hohe mechanische Festigkeit erfordert, ist der zusätzliche Fertigungsaufwand gerechtfertigt. Wenn die Anwendung jedoch mit Standard-Kupfergewichten erfüllt werden kann, kann das Festhalten an FR4 erhebliche Zeit- und Kosteneinsparungen ermöglichen. Der Schlüssel besteht darin, den Hersteller frühzeitig im Designprozess einzubinden, um sicherzustellen, dass die gewählte Technologie mit den Produktionskapazitäten und den Projektzielen übereinstimmt. Durch das Verständnis der unterschiedlichen Produktionsprozesse können Ingenieure fundierte Entscheidungen treffen, die Leistung, Zuverlässigkeit und Kosten in Einklang bringen.
