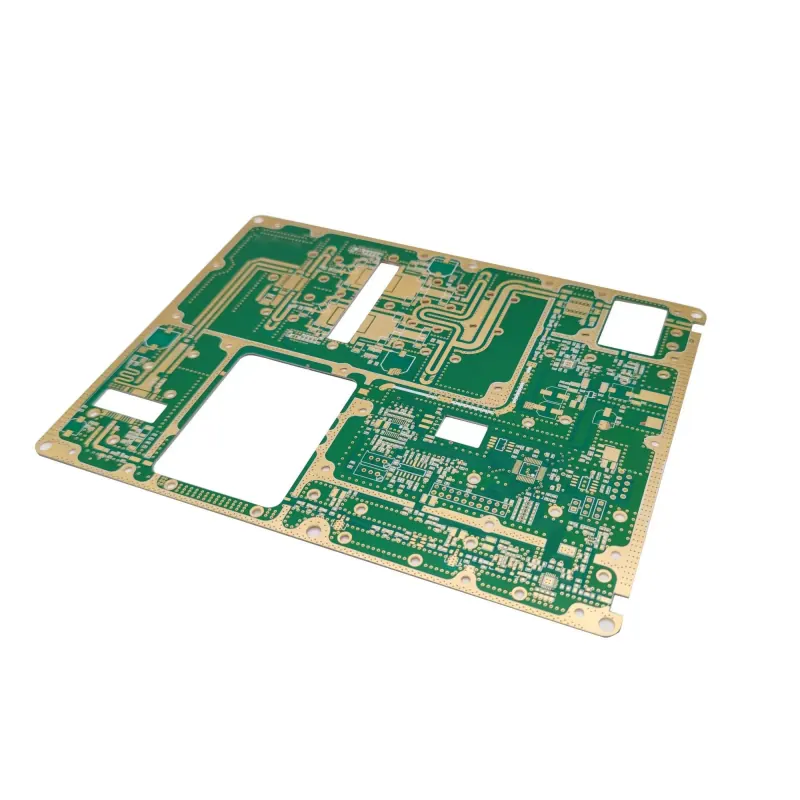

Direkte Antwort
FR4 bleibt aufgrund seines ausgewogenen Verhältnisses von Kosten, Verfügbarkeit und angemessener Leistung für digitale und analoge Niederfrequenzschaltungen das bevorzugte Substrat für die meisten Leiterplattenfertigungen. Rogers-Materialien sind zwar deutlich teurer, wurden aber für Hochfrequenzanwendungen entwickelt, bei denen Signalverlust, Stabilität der Dielektrizitätskonstante und Wärmeleitfähigkeit einen direkten Einfluss auf die Produktleistung haben. Wählen Sie FR4 für Produkte, die unter 1 GHz betrieben werden und standardmäßige thermische und mechanische Anforderungen erfüllen. Wählen Sie Rogers, wenn Ihr Design HF-, Mikrowellen-, 5G-, Radar- oder digitale Hochgeschwindigkeitssignale über 1 GHz umfasst oder wenn Sie die Wärme in Modulen mit hoher Leistungsdichte verwalten möchten.
Materialeigenschaften und Leistungskompromisse
FR4 ist ein Verbundstoff aus Glasfasergewebe und Epoxidharz und bietet eine Dielektrizitätskonstante (Dk) von etwa 4,5 und einen Verlustfaktor (Df) von 0,02 bei 1 MHz. Diese Werte verschieben sich mit der Frequenz, was zu einem erhöhten Signalverlust und einer Impedanzschwankung über 1 GHz führt. Seine Wärmeleitfähigkeit beträgt etwa 0,3 W/m·K, was die Wärmeausbreitung bei Hochleistungsdesigns begrenzt. Trotz dieser Einschränkungen zeichnet sich FR4 durch mechanische Festigkeit, Feuchtigkeitsbeständigkeit und Kompatibilität mit Standard-PCB-Herstellungsprozessen wie Ätzen, Bohren und Plattieren aus.
Rogers-Laminate wie die Serien RO4000® und RO3000® verwenden mit Keramik gefüllte PTFE- oder Kohlenwasserstoff-Verbundwerkstoffe, um Dk-Werte von 2,9 bis 3,5 zu erreichen, wobei Df bei 10 GHz nur 0,001–0,004 beträgt. Dies führt zu einer minimalen Signaldämpfung und einer stabilen Impedanz in Hochfrequenz-Leiterplatten. Die Wärmeleitfähigkeit liegt zwischen 0,5 und 1,2 W/m·K und verbessert die Wärmeableitung in HF-Leistungsverstärkern und Antennenplatinen. Der Nachteil sind höhere Kosten, eine erhöhte Sprödigkeit beim Bohren und eine Empfindlichkeit gegenüber Ätzmitteln, was angepasste Prozessparameter bei der Leiterplattenherstellung erfordert.
Wenn FR4 die richtige Wahl ist
Für die meisten Unterhaltungselektronik-, Industriesteuerungs- und IoT-Geräte bietet FR4 ausreichende Leistung. Anwendungen wie Mikrocontroller-Boards, Sensorschnittstellen, Netzteile unter 100 W und LED-Treiber funktionieren gut innerhalb der Grenzen von FR4. In diesen Fällen verlagert sich der Schwerpunkt auf die Optimierung des Leiterplattenaufbaus, der Oberflächenbeschaffenheit und des DFM statt auf die Aufwertung des Substratmaterials.
Beispielsweise kann ein typisches 4-Schicht-IoT-Gateway mit Bluetooth und Wi-Fi (2,4 GHz) FR4 verwenden, wenn die Leiterbahnlängen kurz und die Masseebenen solide sind. Bei diesen Frequenzen sind die Verluste des FR4 mit der richtigen Impedanzkontrolle und durch Stitching beherrschbar. Der Einsatz von Rogers würde hier unnötige Kosten ohne messbaren Leistungsgewinn verursachen.
Omini empfiehlt FR4 oft für Prototypenläufe, bei denen die Designvalidierung Priorität hat. Sobald sich die Schaltung bewährt hat, können die Teams die Materialauswahl für eine Produktionsskalierung neu bewerten – insbesondere bei der Umstellung auf höhere Frequenzen oder Leistungsniveaus.
Wenn Rogers messbaren Wert liefert
Rogers-Materialien werden in Anwendungen unverzichtbar, bei denen die Signalintegrität nicht beeinträchtigt werden darf. Radarsysteme in Automobil-ADAS, Satellitenkommunikationsmodulen und der 5G-Infrastruktur sind auf eine stabile Dk und eine niedrige Df angewiesen, um die Strahlformungsgenauigkeit und den Linkspielraum aufrechtzuerhalten. Bei diesen Designs können selbst kleine Schwankungen der Dielektrizitätskonstante Antennen verstimmen oder Impulsformen verzerren.
Digitale Hochgeschwindigkeitsdesigns mit mehr als 10 Gbit/s, wie SERDES-Schnittstellen oder Backplanes, profitieren ebenfalls von den geringen Verlusten von Rogers. Bei diesen Datenraten verursacht der Verlustfaktor von FR4 eine übermäßige Signaldämpfung und Jitter, was zu Bitfehlern führt. Rogers bewahrt die Augenhöhe und reduziert die Notwendigkeit eines aggressiven Ausgleichs.
Das Wärmemanagement ist ein weiterer Schlüsselfaktor. Leistungsverstärker in HF-Modulen erzeugen örtlich begrenzte Wärme, die FR4 nur schwer verteilen kann. Die höhere Wärmeleitfähigkeit von Rogers trägt dazu bei, die Wärme zu Durchkontaktierungen und Kühlkörpern zu transportieren und so die Zuverlässigkeit in thermisch zyklischen Umgebungen zu verbessern.
Auswirkungen auf PCB-Stackup und DFM
Die Materialwahl hat direkten Einfluss auf das PCB-Stackup-Design. Der niedrigere Dk-Wert von Rogers ermöglicht breitere Leiterbahnen, um die gleiche Impedanz wie FR4 zu erreichen, was das Ätzen erleichtern und den Kupferverbrauch reduzieren kann. Der geringere Z-Achsen-Ausdehnungskoeffizient erfordert jedoch eine sorgfältige CTE-Anpassung an Kupfer und Komponenten, um eine Delamination während der Temperaturzyklen zu verhindern.
Bei der Auswahl der Oberflächenbeschaffenheit muss auch die Materialverträglichkeit berücksichtigt werden. Während ENIG, OSP und HASL auf beiden Substraten funktionieren, erfordert Rogers möglicherweise eine strengere Prozesskontrolle beim Mikroätzen, um ein Überschneiden zu vermeiden. Hinweise zur Auswahl der Oberfläche finden Sie in unserem Vergleich von ENIG vs. OSP vs. HASL für die Leiterplattenherstellung.
Die Laminierungsparameter unterscheiden sich erheblich. Rogers-Laminate benötigen häufig niedrigere Temperaturen und längere Presszyklen, um Ausgasungen oder Harzmangel zu vermeiden. Die Bohrparameter müssen aufgrund der abrasiven Natur von Keramikfüllstoffen angepasst werden, die dazu führen können, dass die Bohrer schneller stumpf werden als bei FR4.
Diese Faktoren unterstreichen die Bedeutung einer frühzeitigen DFM-Überprüfung. Die Einbeziehung Ihres Herstellers in die Gerber- und Stücklistenvalidierung hilft dabei, Stapelinkongruenzen, Impedanzrisiken und Prozesseinschränkungen zu erkennen, bevor mit der Prototypenerstellung begonnen wird. Für tiefere Einblicke in das Stackup-Design und die Signalintegrität lesen Sie unseren Leitfaden zum PCB-Stackup und zur Signalintegrität für Hochgeschwindigkeitsplatinen.
Überlegungen zu Kosten, Vorlaufzeit und Lieferkette
FR4 profitiert von der weltweiten Verfügbarkeit, standardisierten Qualitäten (z. B. FR-406, FR-408) und der Massenproduktion, wodurch die Materialkosten niedrig und die Vorlaufzeiten kurz bleiben – oft 3–5 Tage für Prototypen. Rogers-Materialien werden zwar zunehmend von Händlern auf Lager gehalten, sind jedoch immer noch Spezialartikel mit längeren Beschaffungszyklen und höheren Mindestbestellmengen.
Dieser Kostenunterschied bedeutet, dass Rogers nur für leistungskritische Schichten reserviert werden sollte. Hybridaufbauten – mit Rogers für äußere Signalschichten und FR4 für innere Leistungs-/Masseebenen – sind in HF-Leiterplatten üblich, um Leistung und Kosten in Einklang zu bringen.
Auch die Widerstandsfähigkeit der Lieferkette spielt eine Rolle. Bei Komponentenengpässen übersehen Teams manchmal die Materialverfügbarkeit. Durch die frühzeitige Bestätigung des Rogers-Lagerbestands bei Ihrem EMS-Partner werden Verzögerungen vermieden. Omini unterhält Beziehungen zu Laminatlieferanten, um Kunden bei der Bewältigung von Zuteilungsproblemen zu unterstützen und bei Bedarf Alternativen zu qualifizieren.
Praktische Anleitung zur Materialauswahl
Beginnen Sie mit der Definition Ihrer Betriebsfrequenz, Signalanstiegszeit, Verlustleistung und Umgebungsanforderungen. Verwenden Sie Simulationstools, um Einfügedämpfung, Rückflussdämpfung und Temperaturanstieg mit FR4- und Rogers-Dk/Df-Werten zu modellieren. Wenn Simulationen eine inakzeptable Verschlechterung mit FR4 zeigen, ist Rogers berechtigt.
Beginnen Sie beim Prototyping mit FR4, um Funktionalität und Layout zu validieren. Wenn die Leistungsmargen knapp sind, testen Sie Rogers mit einem zweiten Prototyp, um die Fortschritte zu bestätigen. Dieser abgestufte Ansatz reduziert das Risiko und kontrolliert die Kosten im Frühstadium.
Dokumentieren Sie Materialspezifikationen immer in Ihren Stücklisten und Montagezeichnungen. Geben Sie den genauen Rogers-Grad (z. B. RO4350B, RO3003) und die Dicke an, um Substitutionsrisiken zu vermeiden. Fügen Sie Hinweise zu Bohrergrößentoleranzen und Ätzfaktoren hinzu, wenn Sie von den Standard-FR4-Werten abweichen.
Behandeln Sie schließlich die Materialauswahl als eine funktionsübergreifende Entscheidung. Beziehen Sie frühzeitig HF-Ingenieure, Thermoanalytiker und Ihren Leiterplattenhersteller ein. Ein gut ausgewähltes Substrat verhindert kostspielige Neukonstruktionen und verbessert die First-Pass-Ausbeute beim PCB-Prototyping und in der Produktion.
Nutzen Sie im Zweifelsfall das Fachwissen Ihres Fertigungspartners. Omini unterstützt Materialbewertung, Stapelvalidierung, DFM-Feedback und Prototyping-Services, um Ihnen die Wahl zwischen FR4 und Rogers auf der Grundlage realer Produktionsbeschränkungen – und nicht nur theoretischer Spezifikationen – zu erleichtern.
